您現在的位置：大田閥門 >> 安全閥

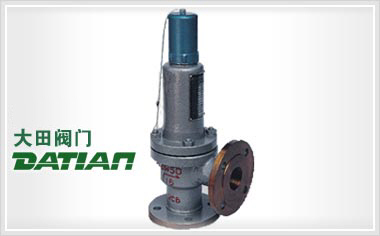

1.jpg "A41Y-160(320)安全閥")
安全閥是一種由進口靜壓開啟的自動泄壓防護裝置，它是壓力容器最為重要的安全附件之一，它的功能是：當容器內壓力超過某一定值時，依靠介質自身的壓力自動開啟閥門，迅速排出一定數量的介質。當容器內的壓力降到允許值時，閥又自動關閉，使容器內壓力始終低于允許壓力的上限，自動防止因超壓而可能出現的事故，所以安全閥又被稱為壓力容器的最終保護裝置。
| 零件名稱 | 零件材料代號 | ||||
| C | I | V | P | R | |
| 閥體 | WCB | ZG1Cr5Mo | ZG12CrMoV | ZG1Cr18Ni9Ti CF（304） | ZG1Cr18Ni12Mo2Ti CF3M（316L） |
| 閥瓣、閥桿 | 2Cr13 | 1Cr18Ni9Ti | 1Cr18Ni9Ti | 1Cr18Ni9Ti（304） | CF3M（316L） |
| 導向套、反沖盤 | 2Cr13 | 1Cr18Ni9Ti | 1Cr18Ni9Ti | 1Cr18Ni9Ti（304） | CF3M（316L） |
| 閥蓋 | WCB | WCB | ZG15CrMo | WCB/1CRr18Ni9Ti | ZG1Cr18Ni9Ti |
| 密封面材料 | 鐵基合金 | 鈷基合金 | 鈷基合金 | 鈷基合金 | 鈷基合金 |
| 張簧 | 50VrVA | 50VrVA | 50CrVA30W4Cr2VA | 50CrVA（表面噴塑） | 50CrVA（表面噴塑） |
| 性性規范 適用介質 |
殼體試驗壓力Ps（MPa） | 密封試驗壓力PM（MPa） | 啟閉壓差 △P（MPa） |
排方壓和 Pp（MPa） |
開啟高度H（mm） | |
| 蒸汽用安全閥 | 1.5PN | 90%Pk或加座壓力最小值，取二者較小值 | Pk≤0.4時為≤0.04 Pk>0.4時為≤10%Pk |
≤1.03 Pk | 全啟式 | ≥1 4d0 |
| 微啟式 | ≥1 20d0 | |||||
| 空氣或其它氣體用安全閥 | Pk<0.3時為Pk-0.03 Pk≥0.3時為90%Pk |
Pk≤0.2時為≤0.03 Pk>0.2時為≤15%Pk |
≤1.1v | 全啟式 | ≥1 4d0 | |
| 微啟式 | ≥1 20d0 | |||||
| 水或其他液體用安全閥 | Pk≤0.3時為≤0.06 Pk>0.3時為≤20%Pk |
≤1.2Pk | 全啟式 | ≥1 4d0 | ||
| 微啟式 | ≥1 20d0 | |||||
法蘭壓力級按表1規定，進出口通徑按表2規定。（MPa）
| 安全閥公稱壓力PN | 1.6 | 2.5 | 4.0 | 6.4 | 10.0 | 16.0 | 32.0 |
| 進口法蘭壓力級DN | 1.6 | 2.5 | 4.0 | 6.4 | 10.0 | 16.0 | 32.0 |
| 出口法蘭壓力級DN | 1.6 | 1.6 | 1.6 | 4.0 | 4.0 | 4.0/16.0 | 16.0 |
| 安全閥型式 | 微啟式 | 全啟式 |
| 進口通徑DN | 同公稱通徑 | |
| 出口通徑DN | 同公稱通徑 | 比公稱通徑增大一級或一級以上 |
壓力容器安全閥壓力計算 一 、 壓力容器 壓力容器公稱直徑/mm（以內徑作為它的公稱直徑） 300，（350），400，（450），500，（550），600，（650），700，800，900，1000，（1100），1200，（1300），1400，（1500），1600，（1700），1800，（…
答 在設備或管道上的安全閥一般應直立安裝。但對設置對液體管道、換熱器或容器等處的安全閥，當閥門關閉后，可能由于熱膨脹而使壓力…

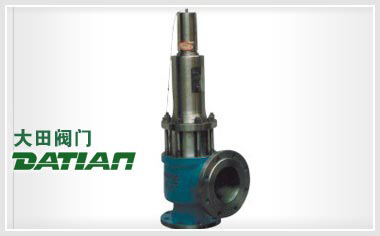

答 波紋管安全閥與普通安全閥的工作原理基本是一樣，它就是在閥座與閥體之間增加了波紋管。用于存在不穩定背壓或有毒、腐蝕性介質的…
