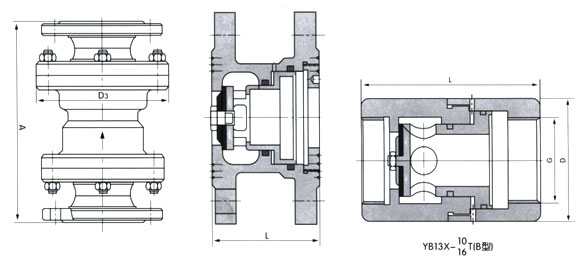

YB43(1)X固定比比例式減壓閥要由閥體、進口法蘭、活塞、大缸套、小缸套、出口法蘭及O型圈、密封墊等零件組成。比例式減壓閥是利用閥內浮動活塞兩端不同的截面積構成了閥前與閥后的壓力差，改變閥后的壓力達到減壓目的。比例式減壓閥結構獨特、性能優越、流量大、開關平穩、無噪聲、減壓比例穩定、即“減動壓”又“減靜壓”，并且有減少乃至消除“水錘”現象對管件與供水器具的破壞，消除不必要的振動，節約水源保護管網的作用。
大田閥門公司提供的比例式減壓閥標準壓力比為2：1、3：1、4：1、5：1、3：5：2等并可根據用戶的要求設計特殊比例的減壓閥。
當前減壓閥系列產品適用于城建、化工、冶金、石油、制藥、食品、飲料、環保等行業。
| 公稱通徑 DN lmml |
A | D3 |
|---|---|---|
| 25 | 232 | 115／125 |
| 32 | 246 | 140／150 |
| 40 | 256 | 150／155 |
| 50 | 270 | 165／175 |
| 65 | 306 | 185／200 |
| 80 | 320 | 210／230 |
| 100 | 340 | 240／265 |
| 125 | 400 | 275／300 |
| 150 | 429 | 310／350 |
| 200 | 358 | 355／400 |
| 型號 | 公稱壓力PN(MPal | 公稱通徑 DN(mml |
L |
|---|---|---|---|
| YB43X-10T （B型) |
1 0 | 50 | 85 |
| 65 | 102 | ||
| 80 | 122 | ||
| 100 | 140 | ||
| 125 | 160 | ||
| 150 | 178 | ||
| 200 | 230 | ||
| YB43x-16T （B型) |
1 6 | 50 | 85 |
| 65 | 102 | ||
| 80 | 122 | ||
| 100 | 140 | ||
| 125 | 160 | ||
| 150 | 178 | ||
| 200 | 230 |
| 公稱通徑 | 尺 寸 | ||
|---|---|---|---|
| DN Imm) | C | L | D |
| 15 | 1/2″ | 80 | 50 |
| 20 | 3/4″ | 80 | 50 |
| 25 | 1″ | 90 | 54 |
| 32 | 11/4″ | 100 | 60 |
| 40 | 11/2″ | 110 | 68 |
| 50 | 2″ | 120 | 80 |
溫馨提示：
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的YB43(1)X固定比比例式減壓閥性能參數、結構尺寸參數、價格等詳情，或要求印刷樣本，請聯系我們。
