正齒輪傳動油密封式旋塞閥適用于公稱壓力PN10，工作溫度-29～100℃的城建、化工、冶金、石油、制藥、食品、飲料、環保行業等各種工況的管路上，切斷或接通管路介質。
正齒輪傳動油密封式旋塞閥的啟閉件是一個有孔的圓柱體，圓柱體與閥桿繞垂直于通道的軸線旋轉，從而達到啟閉通道的目的。油密封旋塞閥主要供開啟和關閉管道和設備介質之用。
設計制造標準：GB/T 12240-2008、GB/T 22130-2008
結構長度標準：GB/T 12221-2005
當前旋塞閥廣泛地應用于油田開采、輸送和精練設備中，同時也廣泛用于石油化工、化工、煤氣、天然氣、液化石油氣、暖通行業以及一般工業中。
| 零件名稱 | 閥體、壓蓋、箱體、閥塞、箱蓋、底蓋 | 內齒扇 | O型橡膠圈 | |
|---|---|---|---|---|
| 材料 | 灰鑄鐵 | 鑄鋼 | 鋼 | 橡膠 |
| 型號 | 公稱壓力 PN(MPa) | 工作壓力 P(MP | 試驗PS(MPa | 工作溫度（℃） | 工作介質 | |
|---|---|---|---|---|---|---|
| 殼體（水） | 密封（水） | |||||
| RX447W-1.0 | 0.16 | 0.16 | 0.24 | 0.17 | ≤100 | 人工煤氣、天然氣、油品 |
| RX447W-0.4 | 0.4 | 0.4 | 0.6 | 0.44 | ||
| RX447W-1.0 | 1.0 | 1.0 | 1.5 | 1.1 | ||

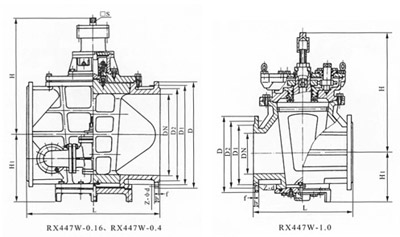

| 公稱壓力PN(MPa) | 公稱通徑DN(mm) | 尺寸 | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| L | D | D1 | D2 | b | F | □S | Z-Фd | H1 | H | ||
| 1.0 | 125 | 356 | 250 | 210 | 184 | 24 | 3 | 25 | 8-Ф17.5 | 156 | 515～575 |
| 150 | 394 | 285 | 240 | 212 | 26 | 3 | 25 | 8-Ф22 | 175 | 490～550 | |
| 200 | 457 | 340 | 295 | 268 | 28 | 3 | 25 | 8-Ф22 | 255 | 575～635 | |
| 250 | 533 | 395 | 350 | 320 | 28 | 3 | 25 | 12-Ф22 | 263 | 580～670 | |
| 0.4 | 300 | 610 | 445 | 400 | 370 | 32 | 4 | 32 | 12-Ф22 | 319 | 688 |
| 400 | 762 | 565 | 515 | 482 | 32 | 4 | 32 | 16-Ф26 | 369 | 731 | |
| 500 | 850 | 670 | 620 | 585 | 34 | 4 | 32 | 20-Ф26 | 405 | 780 | |
| 600 | 95 | 700 | 725 | 685 | 36 | 5 | 32 | 20-Ф30 | 495 | 860 | |
溫馨提示：
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的正齒輪傳動油密封式旋塞閥性能參數、結構尺寸參數、價格等詳情，或要求印刷樣本，請聯系我們。
