ZZYP自力式壓力調節閥

ZZYP帶指揮器操作式自力式壓力調節閥，由控制閥門、執行器、壓力彈簧、指揮器、脈沖管等部件組成。
自力式氮封閥主要用于保持容器頂部保護氣體（一般為氮氣）的壓力恒定，以避免容器內物料與空氣直接接觸，防止物料揮發、被氧化，以及容器的安全。特別適用于各類大型儲罐的氣封保護系統。該自力式調節閥產品具有節能、動作靈敏、運行可靠、操作與維修方便等特點。調節閥廣泛應用于石油、化工等行業。

工作原理

供氮裝置（見圖1），將設在罐頂?shù)娜狐c的介質經導壓管引入檢測機構(7)，介質在檢測元件上產生一個作用力與與彈簧(8)、預緊力相平衡。當罐內壓力降低至低于供氮裝置壓力設定點時，平衡破壞，使指揮器閥芯(6)，打開，使閥前氣體經減壓閥(5)，節流閥(4)、進入主閥執行機構(3)上、下膜室，打開主閥閥芯(2)，向罐內充注氮氣；當罐內壓力升至供氮裝置壓力設定點，由于預設彈簧力，關閉指揮器閥芯(6)、由于主閥執行機構中的彈簧作用，關閉主閥，停止供氮。 泄氮裝置（見圖2），該裝置采用內反饋結構，介質直接經閥蓋進入檢測機構(2)，介質在檢測元件上產生一個作用力與預設彈簧(3)預緊力相平衡。當罐內壓力升高至高于泄氮裝置壓力設定點時，平衡被破壞，使閥芯(1)上移，打開閥門，向外界泄放氮氣；當罐內壓力降至泄氮裝置壓力設定點，由于預設彈簧力作用，關閉閥門。

結構簡圖

技術參數和性能

閥體

執行器

性能

額定流量系數、額定行程、性能

ZZDG供氮裝置

ZZDX泄氮裝置

供氮裝置外形尺寸及重量

公稱通徑DN(mm)	25	32	40	50	65	80	100
L	160	180	200	230	290	310	350
A	308	308	308	308	394	394	394
H2	415	415	415	115	415	415	415
H1	60	75	80	85	95	105	120
H	720	730	730	750	790	840	890
重量	32	35	40	50	90	115	280

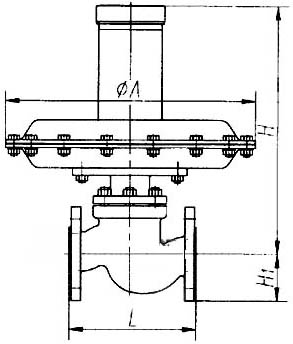

泄氮裝置外形尺寸及重量

公稱通徑DN(mm)	25	32	40	50	65	80	100
L	160	180	200	230	290	310	350
A	308	308	308	308	394	394	394
H1	60	75	80	85	95	105	120
H	380	400	420	430	550	560	570
重量	12	13	15	17	20	28	38
