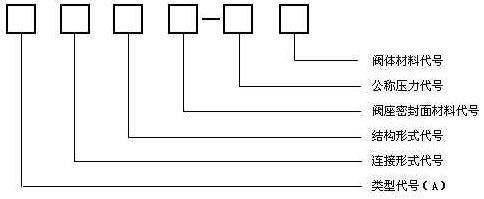

連接形式 |
代號 | 連接形式 | 代號 |
| 內螺紋 | 1 | 對夾 | 7 |
| 外螺紋 | 2 | 卡箍 | 8 |
| 法蘭 | 4 | 卡套 | 9 |
| 焊接 | 6 |
| 結構形式 | 代號 | |||
| 彈簧 | 封閉 | 帶散熱片 | 全啟式 | 0 |
| 微啟式 | 1 | |||
| 全啟式 | 2 | |||
| 帶扳手 | 全啟式 | 4 | ||
| 不封閉 | 雙彈簧微啟式 | 3 | ||
| 全啟式 | 8 | |||
| 微啟式 | 7 | |||
| 帶控制機構 | 全啟式 | 6 | ||
| 杠桿 | 單杠桿 | |||
| 全啟式 | 2 | |||
| 角形微啟式 | 5 | |||
| 雙杠桿 | ||||
| 全啟式 | 4 | |||
| 先導式 | 9 | |||
| 閥座密封面材料 | 代號 | 閥座密封面材料 | 代號 |
| 銅合金 | T | 滲氨鋼 | D |
| 橡膠 | X | 滲硼鋼 | P |
| 尼龍塑料 | N | 硬質合金 | Y |
| 合金鋼耐酸或不銹鋼 | H | 閥體本體加工 | W |
| 錫基軸承合金（巴氏合金） | B |
注：當閥座和閥辦密封面材料不同時，用低硬度材料代號。
安全閥的公稱壓力代號用阿拉伯數字表示，其數值是以兆帕（MPa）為單位的公稱壓力值的10倍。
當標注工作溫度和工作壓力時，工作壓力須用P標志并在P字的右下角附加介質最高溫度數字，該數字是以10除介質最高溫度數值所得的整數。如：工作溫度為540℃，工作壓力為10MPa的閥門，其代號為P54100。
| 閥體材料 | 代號 | 閥體材料 | 代號 |
| 灰鑄鐵 | H | 碳素鋼 | C |
| 球墨鑄鐵 | Q | 鉻鉬合金鋼 | I |
| 鉻鎳鈦鋼 | P | ||
| 鉻鉬釩合金鋼 | V |
注：PN≤1.6MPa的灰鑄鐵閥體和PN≥2.5MPa的碳素鋼閥體，省略本代號。
