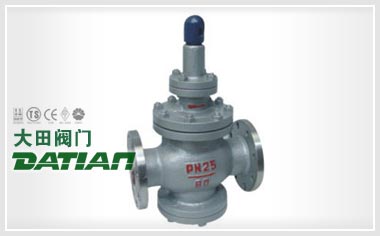

大田減壓閥的工作原理

根據不同的減壓閥結構，減壓閥的原理也不盡相同，我們?cè)谶@里列舉了一些常見的減壓閥，以及這些減壓閥的工作原理。

（1）直接作用薄膜式減壓閥的工作原理

如圖1所示。當出口側壓力增加，薄膜向上運動，閥開變減小，流速增加，壓降增大，閥后壓力減小；當出口側壓力下降。薄膜向下運動，閥開度噌大，流速減小，壓降減小，閥后壓力增大。閥后的出口壓力始終保持由整定調節螺釘整定的恒壓。

（2）直接作用波紋管式減壓閥的工作原理

如圖2所示。當出口側壓力增加，波紋管帶動閥瓣向上運動，閥開度減小，流速增加，壓降增大，閥后壓力減小；當出口側壓力下降，波紋管帶動閥瓣向下運動，閥開度增大。流速減小，壓降減小，閥后壓力增大，閥后的出口壓力始終保持由整定調節螺釘整定的恒壓。

（3）先導活塞式減壓閥的工作原理

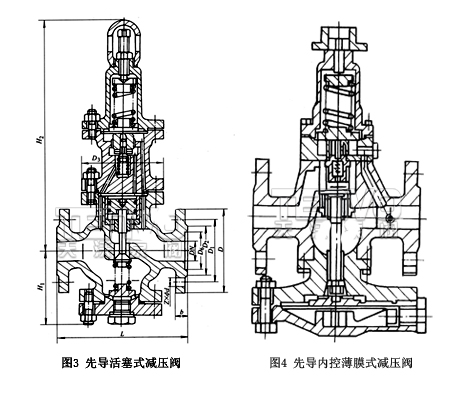

如圖3所示。擰動調節螺釘，頂開導閥閥瓣，介質從進口側進入活塞上方，由于活塞面積大于主閥瓣面積，推動活塞向下移動，使主閥打開，由閥后壓力平衡調節彈簧的壓力改變導閥的開度，從而改變活塞上方的壓力，控制主閥瓣的開度，使閥后的壓力保持恒定。

（4）先導薄膜式減壓閥的工作原理

如圖4所示。當調節彈簧處于自由狀態時，主閥和導閥都是關閉的。順時針轉動手輪時，導閥膜片向下，頂開導閥，介質經過導閥至主閥片上方，推動主閥，使主閥開啟，介質流向出口，同時進入導閥膜片的下方，出口壓力上升至與所調彈簧力保持平衡。如出口壓力增高，導閥膜片向上移動，導閥開度減小。同時進人主閥膜片下方介質減少，壓力下降，主閥的開度減小，出口壓力降低達到新的平衡，反之亦然。

（5）氣泡式減壓閥的工作原理

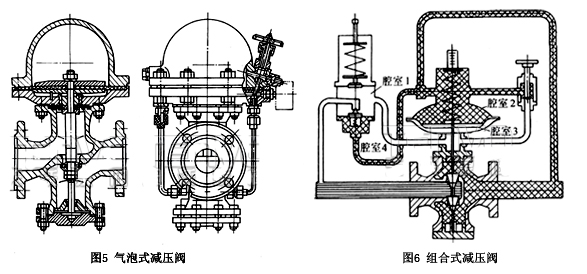

如圖5所示。依靠閥內介質進入氣泡的壓力來平衡壓力的減壓閥。該減壓閥薄膜上腔的壓力由旁路調節閥控制，當出口壓力升高時，出口端的介質壓力通過旁路調節閥，進人膜片的下方，使膜片向上，帶動閥瓣運動，閥的開度減小。當出口端的壓力下降時，氣泡內的壓力就向下壓膜片，膜片帶動閥瓣運動，使閥的開度增大，從而使壓力上升。出口壓力總保持在預先整定的恒壓。

（6）組合式減壓閥的工作原理

如圖6所示。減壓閥由主閥、導閥、截止閥組成。當調節彈簧處于自由狀態時，主閥和導閥呈關閉狀態。擰動調節螺釘，由介質推開導閥，同時進入腔室1與調節彈簧的壓力保持平衡，進入主閥橡膠薄膜腔室2，使橡膠膜片向上，打開主閥，介質流向出口(此時截止閥打開，保持腔室2一定的壓力)，出口介質再反饋至橡膠薄膜上方腔室3和導閥下方腔室4占當出口壓力增高時，傳導閥的膜片上移，導閥的開度減小，使腔室1的介質壓力下降，同時腔室2的壓力也下降，主閥橡膠薄膜下移，主閥的開度減小，出口壓力下降，達到新的平衡，反之亦然

（7）杠桿式減壓閥的工作原理

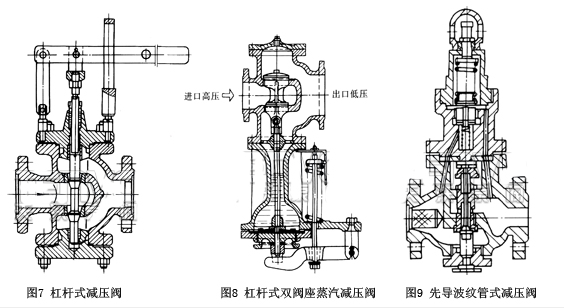

如圖7和圖8所示。該減壓閥通過杠桿上的重錘平衡壓力。其動作原理是當杠桿處于自由狀態時，雙閥座的閥瓣和閥座處于關閉狀態。在進口壓力作用下，向上推閥瓣，出口端形成壓力，通過杠桿上的平衡重錘，調整重量傳達到所需的出口壓力。當出口壓力超過給定壓力時，由于介質壓力作用于上閥座上的力比作用于下閥座上的力大，形成一定壓差，使閥瓣向下移動，減小節流面積，出口壓亦隨之下降；反之亦然，達到新的平衡。

（8）先導波紋管式減壓閥的工作原理

如圖9所示。擰動調節螺栓，頂開導閥閥瓣，介質從進口側進人波紋管的上方，由于波紋管面積大于主閥瓣面積，推動波紋管向下移動，使主閥打開，由閥后壓力平衡裝置的壓力改變導閥開度，從而改變波紋管上方的壓力，控制主閥瓣的開度，使閥后的壓力保持平衡。
