直通式隔膜閥

用途

直通式隔膜閥專用于控制非腐蝕性或一般腐蝕性介質，閥體內腔表面無襯里或覆有可供選擇的各種橡膠、適用于不同工作溫度和液體管路。
適用溫度：≤85℃、≤100℃、≤120℃、≤150℃(按照襯里和隔膜材料)
壓力等級：PN(MPa) 0.6 1.0 1.6

適用范圍

當前隔膜閥廣泛地應用于城建、化工、冶金、石油、制藥、食品、飲料、環保中。

材料

閥體：鑄鐵、球墨鑄鐵、碳鋼、不銹鋼
閥蓋：鑄鐵、球墨鑄鐵、碳鋼、不銹鋼
襯里：無襯里、橡膠
隔膜：橡膠
閥瓣：鑄鐵、碳鋼
閥桿：碳鋼、不銹鋼
手輪：鑄鐵

測試

襯里層：電火花檢測
試驗與檢驗按BS6755標準
公稱壓力：PN(MPa)
閥體：PN×1.5
密封：PN×1.1

結構特點

隔膜閥是一種特殊形式的截?cái)嚅y：
1. 彈性密封的開閉件，確保沒有內漏；
2. 流線型的流道，使得壓力損失小；
3. 沒有填料函，因此沒有外漏；
4. 閥體與蓋被中間隔膜隔開，使得隔膜上方的閥蓋，閥桿等零件不受介質侵蝕;
5. 隔膜可更換，維護費用低；
6. 襯里材料的多樣性，可適用于各種介質，并具有強度高、耐腐蝕性能好的特點。

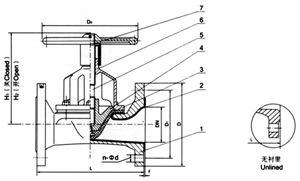

部件列表：1．閥體　2．閥體襯里　3．隔膜　4．閥瓣　5．閥桿　6．閥蓋　7、手輪 設計與制造：BS5156
結構長度：BS5156
法蘭連接尺寸：BS4504、DIN2532、JIS B2212、ANSI B16.1、ISO2004

主要尺寸參數
