Q347F蝸輪球閥概述

Q347F蝸輪球閥采用成形聚四氟乙烯填料，適用于大多數高中壓燃氣輸送埸合，浮動密封結構，蝸輪驅動操作力矩平穩，O形密封圈用來防止外部雜質進入閥門內部。并保持球閥長期密封性能。

主要設計參數

設計、制造	法蘭連接	結構長度	公稱通徑	公稱壓力
GB/T12237-89、 JIS、API	JB/T79-94、GB9113-2000、 ANSI B16.5	GB12221-89、JIS、API	DN80～600mm	PN1.6、2.5、4.0、6.4MPa

主要性能參數

公稱壓力	殼體試驗	密封試驗	適用介質	適宜溫度
1.6	2.4	1.76	液化氣、天然氣等	-40～+80℃
2.5	3.75	2.75
4.0	6.0	4.4
6.4	9.6	7.04

型號材料及主要參數

配管法蘭	公稱壓力或壓力級	法蘭密封面	產品名稱
JB/T79-94 GB9112-9131	PN1.6MPa	凸面（光滑面）	Q41 7F-16C	Q41 7F-16P		Q41 7F-16CP8		Q41 7F-16P3	Q41 7F-16R		Q41 7F-16R8	Q41 7F-16R3
	PN2.5MPa	凸面（光滑面）	Q41 7F-25	Q41 7F-25P		Q41 7F-25CP8		Q41 7F-25P3	Q41 7F-25R		Q41 7F-25R8	Q41 7F-25R3
	PN4.0MPa	凹凸面	Q41 7F-40	Q41 7F-40P		Q41 7F-40CP8		Q41 7F-40P3	Q41 7F-40R		Q41 7F-40R8	Q41 7F-40R3
	PN6.4MPa	凹凸面	Q41 7F-64	Q41 7F-64P		Q41 7F-64CP8		Q41 7F-64P3	Q41 7F-64R		Q41 7F-64R8	Q41 7F-64R3
ANSI B16.5	150Lb-900Lb	凸面	Q41 7F-150Lb	Q41 7F-150Lb (P)		Q41 7F-150Lb(CP8)		Q41 7F-150Lb (P3)	Q41 7F-150Lb(R)		Q41 7F-150Lb (R8)	Q41 7F-150Lb (R3)
JISB2212	10K		Q41 7F-10K	Q41 7F-10K(P)		Q41 7F-10K (CP8)		Q41 7F-10K(P3)	Q41 7F-10K (R)		Q41 7F-10K(R8)	Q41 7F-10K(R3)
JISB2214	20K		Q41 7F-20K	Q41 7F-20K (P)		Q41 7F-20K(CP8)		Q41 7F-20K(P3)	Q41 7F-20K(R)		Q41 7F-20K (R8)	Q41 7F-20K(R3)
主要零件材料	閥體		WCB	ZG1Cr18Ni9Ti		CF8(304)		CF3(304)	ZG1Cr18Ni 12Mo2Ti		CF8M(316)	CF3M(316L)
	球體、閥體		2Cr13	1Cr18Ni9Ti		0Cr19Ni9 (304)		00Cr19Ni11 (304L)	1Cr18N i12Mo2Ti		0Cr17Ni 12Mo2(316)	00Cr17Ni 14Mo2(316L)
	密封圈		增強聚四氟乙烯、對位聚苯
適用工況	適用介質		水、蒸汽、液化氣、油品		硝酸等腐蝕性介質		強氧化性介質			醋酸等腐蝕性介質		尿素等腐蝕性介質
適用工況	適用溫度（℃）		-29-180（增強聚四氟乙烯），-29-300（對位聚苯）＜390（耐高溫SFX-IG）
蝸輪傳動球閥			在相應的手動型號的Q后插入“3”表示，示例：Q347F-40P
氣動球閥			在相應的手動型的Q后插入“6”表示，示例：Q647F-40P。氣動裝置的氣源壓力為0.4～0.7MPa
電動球閥			在相應的手動型的Q后插入“9”表示，示例：Q947F-4

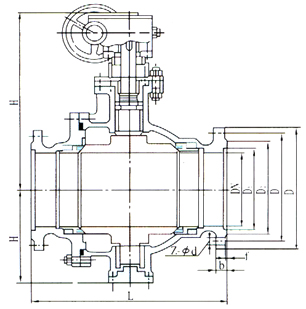

GB系列主要外型及連接尺寸

公稱通徑DN	公稱壓力	尺寸（mm）													重量
		L		d1		D	D1	D2	b	z-фd	H				（kg）
		41型	47型	全通徑	縮徑	D	D1	D2	b	z-фd	41型	641型	347型	647型	41型	347型
50	1.0	178	216	50	-	160	125	100	16	4-18	140	285	-	-	10	15
65		190	241	65	-	180	145	120	18	4-18	164	385	-	-	16	20
80		203	283	80	65	195	160	135	20	4-18	178	395	-	-	19	24
100		229	305	100	80	215	180	155	20	8-18	206	420	-	-	32	40
125		356	356	125	100	245	210	185	22	8-18	292	550	-	542	54	62
150		394	394	150	125	280	240	210	22	8-23	320	580	305	572	80	113
200		457	457	200	150	335	295	265	24	8-23	365	620	398	636	135	185
250		533	533	250	200	390	350	320	26	12-23	420	660	495	726	-	240
300		-	610	300	250	440	400	368	26	12-23	-	-	580	859	-	390
350		-	686	350	300	500	460	428	26	16-23	-	-	625	927	-	505
400		-	762	400	350	565	515	482	26	16-25	-	-	720	1080	-	750
450		-	864	450	350	615	565	532	28	20-25	-	-	770	1120	-	930
500		-	914	500	400	670	620	585	28	20-25	-	-	840	1150		975
15	1.6	108	140	15	-	95	65	45	14	4-14	75	205	-	-	2.5	-
20		117	152	20	-	105	75	55	14	4-14	84	210	-	-	3	-
25		127	165	25	-	115	85	65	14	4-14	90	220	-	-	4.5	-
32		140	180	32	-	135	100	78	16	4-18	107	245	-	-	6.5	-
40		165	190	40	-	145	110	85	16	4-18	130	270	-	-	8.5	-
50		178	216	50	-	160	125	100	16	4-18	150	290	-	-	10	15
65		190	241	65	-	180	145	120	18	4-18	180	375	-	-	16	20
80		203	283	80	65	195	160	135	20	8-18	190	395	-	-	19	24
100		305	305	100	80	215	180	155	20	8-18	210	400	-	-	33	40
125		356	356	125	100	245	210	185	22	8-18	300	425	-	542	55	62
150		394	394	150	125	280	240	210	24	8-23	320	555	305	572	82	120
200		457	457	200	150	335	295	265	26	12-23	365	580	398	736	140	195
250		533	533	250	200	405	355	320	30	12-25	430	620	495	890	-	260
300		-	610	300	250	460	410	375	30	12-25	-	660	580	910	-	395
350		-	686	350	300	520	470	435	34	16-25	-	-	625	1020	-	510
400		-	762	400	350	580	525	485	36	16-30	-	-	720	1080	-	780
450		-	864	450	350	640	585	545	40	20-30	-	-	770	1120	-	950
500		-	914	500	400	705	650	608	44	20-34	-	-	840	1150	-	1190
600		-	1067	600	500	840	770	718	48	20-41	-	-	920	1230	-	2100
700		-	1245	700	600	910	840	788	50	24-41	-	-	990	1310	-	3000
15	2.5	108	140	15	-	95	65	45	16	4-14	75	200	-	-	2.5	-
20		117	152	20	-	105	75	55	16	4-14	84	205	-	-	3	-
25		127	165	25	-	115	85	65	16	4-14	90	215	-	-	4.5	-
32		140	180	32	-	135	100	78	18	4-18	107	240	-	-	6.5	-
40		165	190	40	-	145	110	85	18	4-18	130	265	-	-	8.5	-
50		178	216	50	-	160	125	100	20	4-18	150	275	-	-	10	15
65		190	241	65	-	180	145	125	22	4-18	180	380	-	-	16	20
80		230	283	80	-	195	160	135	22	8-18	190	390	-	-	20	24

主要外型及連接尺寸

公稱通徑DN	公稱壓力	尺寸（mm）														重量
		L		?d1		D	D1	D2	D6	b	z-фd	H				（kg）
		41型	47型	全通徑	縮徑	D	D1	D2	D6	b	z-фd	41型	641型	347型	647型	41型	347型
100	2.5	305	305	100	80	230	190	160	-	24	8-23	220	416	-	416	35	34
125		356	381	125	100	270	220	188	-	28	8-25	316	542	-	542	60	69.5
150		394	403	150	125	300	250	218	-	30	8-25	335	575	305	572	92	112
200		457	502	200	150	360	310	278	-	34	12-25	380	625	398	736	175	205
250		533	568	250	200	425	370	332	-	36	12-30	435	660	495	890	-	285
300		-	648	300	250	485	430	290	-	40	16-30	-	-	580	910	-	475
350		-	762	350	300	550	490	448	-	44	16-34	-	-	625	1020	-	589
400		-	838	400	350	610	550	505	-	48	16-34	-	-	720	1080	-	873
450		-	914	450	350	660	600	555	-	50	20-34	-	-	770	1120	-	1073
500		-	991	500	400	730	660	610	-	52	20-41	-	-	840	1150	-	1379
600		-	1143	600	500	840	770	718	-	56	20-41	-	-	920	1230	-	2415
700		-	1364	700	600	955	875	815	-	60	24-48	-	-	990	1310	-	3450
25	4.0	165	165	25	-	115	85	65	58	16	4-14	90	215	-	-	5	-
32		178	180	32	-	135	100	78	66	18	4-18	107	245	-	-	7	-
40		190	190	40	-	145	110	85	76	18	4-18	130	270	-	-	9	-
50		216	216	50	-	160	125	100	88	20	4-18	150	365	-	-	12	18
65		241	241	65	-	180	145	120	110	22	8-18	180	385	-	-	18	23
80		283	283	80	65	195	160	135	121	22	8-18	190	455	-	-	28	33
100		305	305	100	80	230	190	160	150	24	8-23	220	485	-	479	46	55
125		381	381	125	100	270	220	188	176	28	8-25	316	650	-	646	75	85
150		403	403	150	125	300	250	218	204	30	8-25	335	670	305	666	106	120
200		502	502	200	150	375	320	282	260	38	12-30	395	820	398	814	190	295
250		-	568	250	200	445	385	245	313	42	12-34	-	-	495	890	-	482
300		-	648	300	250	510	450	408	364	46	16-34	-	-	580	910	-	615
350		-	762	350	300	570	510	365	422	52	16-34	-	-	625	1020	-	930
400		-	838	400	350	655	585	535	474	58	16-41	-	-	720	1080	-	1100
450		-	914	450	350	680	610	560	524	60	20-41	-	-	770	1120	-	1540
500		-	991	500	400	755	670	612	576	62	20-48	-	-	840	1150	-	2030
600		-	1143	600	500	890	795	730	678	62	20-54	-	-	920	1230	-	2850
700		-	1346	700	600	995	900	835	768	68	24-54	-	-	990	1310	-	4250
25	6.4	165	216	25	-	135	100	78	58	22	4-18	95	215	-	-	8	-
32		178	229	32	-	150	110	82	66	24	4-23	112	240	-	-	12	-
40		190	241	40	-	165	125	95	76	24	4-23	132	365	-	-	14	-
50		216	292	50	40	175	135	105	88	26	4-23	145	360	-	360	18	28
65		241	330	65	50	200	160	130	110	28	8-23	168	380	-	379	28	38
80		283	356	80	65	210	170	140	212	30	8-23	182	452	-	452	40	58
100		305	432	100	80	250	200	168	150	32	8-25	211	480	-340	479	65	85
125		381	508	125	100	295	240	202	176	36	8-30	302	464	435	66	98	130
150		403	559	150	125	340	280	240	204	38	8-34	330	666	530	666	140	150
200		-	660	200	150	405	345	300	260	44	12-34	-	-	615	736	-	287
250		-	787	250	200	470	300	352	313	48	12-41	-	-	680	790	-	540
300		-	838	300	250	530	460	412	364	54	16-41	-		730	870	-	780
350		-	889	350	300	595	525	475	422	60	16-41	-	-	840	1020	-	1000
400		-	991	400	350	670	585	525	474	66	16-48	-	-	925	1080	-	1300
500		-	1194	500	400	800	705	640	576	70	20-54	-	-	980	1200	-	2100
600		-	1397	600	500	930	820	750	678	76	20-58	-	-	-	1295	-	3400
32	10.0	229	-	32	-	150	110	82	66	24	4-23	115	245	-	-	15	-
40		241	-	40	-	165	125	95	76	26	4-23	135	270	-	-	18	-
50		292	292	50	40	195	145	112	88	28	4-25	150	365	-	365	25	-
65		330	330	65	50	220	170	138	110	32	8-25	170	385	-	380	32	-
80		356	356	80	65	230	180	148	121	34	8-25	190	455	-	455	46	-
100		432	432	100	80	265	210	172	150	38	8-30	215	485	-	480	75	-
125		-	508	125	100	310	250	210	176	42	8-34	-	-	345	670	-	-
150		-	559	150	125	350	290	250	204	46	12-34	-	-	446	676	-	160
200		-	660	200	150	430	360	312	260	54	12-41	-		540	746	-	350
250		-	787	250	200	500	430	382	313	60	12-41	-	-	620	798	-	590
300		-	838	300	250	585	200	442	364	70	16-48	-	-	690	875	-	920
350		-	889	350	300	655	560	498	422	76	16-54	-	-	730	1025	-	1100
400		-	991	400	350	715	620	558	474	80	16-54	-	-	860	1090	-	1650

主要外型及連接尺寸

公稱通徑DN	壓力級	尺寸（mm）													重量
		L		d1		D	D1	D2	D6	b	z-Φd	H			（㎏）
		41型	47型	全通徑	縮徑	D	D1	D2	D6	b	z-Φd	41型	641型	347型	647型	41型	347型
15	JIS10K	108	-	15	-	95	70	52	-	12	4-15	75	200	-	-	2	-
20		117	-	20	-	100	75	58	-	14	4-15	84	204	-	-	2.5	-
25		127	-	25	-	125	90	70	-	14	4-19	90	215	-	-	4.5	-
32		140	-	32	-	135	100	80	-	16	4-1919	107	240	-	-	6	-
40		165	-	40	-	140	105	85	-	16	4-19	127	264	-	-	7.5	-
50		178	-	50	-	155	120	100	-	16	4-19	140	274	-	-	9.5	-
65		190	-	65	-	175	140	120	-	18	4-19	164	379	-	-	14	-
80		103	-	80	65	185	150	130	-	18	8-19	177	389	-	-	19	-
100		305	305	100	80	210	175	155	-	18	8-19	206	746	-	416	30	-
125		356	356	125	100	250	210	185	-	20	8-23	292	542	-	542	58	-
150		394	394	150	125	280	240	215	-	22	8-23	320	572	305	575	88	118
200		357	457	200	150	330	290	265	-	22	12-23	365	600	398	740	150	190
250		-	533	250	200	400	355	325	-	24	12-25	-	-	495	895	-	225
300		-	610	300	250	445	400	370	-	24	16-25	-	-	580	915	-	400
350		-	686	350	300	490	445	415	-	36	16-25	-	-	625	1020	-	516
400		-	762	400	350	560	510	475	-	28	16-27	-	-	720	1080	-	760
450		-	864	450	350	620	565	530	-	30	20-27	-	-	770	1120	-	960
500		-	914	500	400	675	620	585	-	30	20-27	-	-	840	1150	-	1205
15	JIS20K	140	-	15	-	95	70	52	-	14	4-15	75	200	-	-	3	-
20		152	-	20	-	100	75	58	-	16	4-15	84	204	-	-	4	-
25		165	-	25	-	125	90	70	-	16	4-19	90	215	-	-	6	-
32		178	-	32	-	135	100	80	-	18	4-19	107	140	-	-	8	-
40		190	190	40	-	140	105	85	-	18	4-19	127	264	-	-	10	-
50		216	216	50	-	155	120	100	-	18	8-19	140	370	-	-	13	-
65		241	241	65	-	175	140	120	-	20	8-19	164	385	-	-	20	-
80		283	283	80	65	200	160	135	-	22	8-23	187	455	-	-	32	-
100		305	305	100	80	225	185	160	-	24	8-23	215	480	-	480	52	-
125		381	381	125	100	270	225	195	-	26	8-25	305	650	-	465	82	-
150		403	403	150	125	305	260	230	-	28	12-25	330	680	305	680	115	138
200		502	502	200	150	350	305	275	-	30	1225	375	820	398	820	200	230
250		-	568	250	200	430	380	345	-	34	12-27	-	-	495	895	-	390
300		-	648	300	250	480	430	395	-	36	16-27	-	-	580	915	-	560
350		-	762	350	300	540	480	440	-	40	16-33	-	-	625	1020	-	780
400		-	838	400	350	605	540	495	-	46	16-33	-	-	720	1085	-	920
450		-	914	450	350	675	560	560	-	48	20-33	-	-	770	1120	-	1150
500		-	991	500	400	730	660	615	-	50	20-33	-	-	840	1160	-	1350

主要外型及連接尺寸

公稱通徑 in	壓力級	尺寸（㎜）													重量
		L		D1		D	D1	D2	b	z-Φd	H				（㎏）
		41型	47型	全通徑	縮徑	D	D1	D2	b	z-Φd	41型	641型	347型	647型	41型	347型
3/4	Class150	117	-	19	-	98	70	43	-	4-15	84	205	-	-	2.5	-
1		127	-	25	-	108	79.5	51	12	4-15	90	215	-	-	4.5	-
11/4		140	-	32	-	117	89	64	13	4-15	107	240	-	-	6	-
11/2		165	-	38	-	127	98.5	73	15	4-15	127	265	-	-	7.5	-
2		178	-	51	-	152	120.5	92	16	4-19	140	275	-	-	9.5	-
21/2		190	-	64	-	178	139.5	102	18	4-19	160	380	-	-	14	-
3		203	-	76	64	190	152.5	127	19	4-19	180	390	-	-	19	-
4		229	229	102	76	229	190.5	157	24	8-19	210	415	-	516	30	-
5		356	356	127	102	254	216	186	24	8-22	295	545	-	542	58	-
6		394	394	152	127	279	241.5	216	26	8-22	325	575	305	572	88	120
8		457	457	203	152	343	298.5	270	29	8-22	370	600	398	736	150	195
10		-	533	254	203	406	362	324	31	12-25	-	-	495	890	-	265
12		-	610	305	254	483	432	381	32	12-25	-	-	580	910	-	400
14		-	686	337	305	533	476	413	35	12-29	-	-	625	1020	-	518
16		-	762	387	337	597	540	470	37	16-29	-	-	720	1080	-	780
18		-	864	438	387	635	578	533	40	16-32	-	-	770	1120	-	958
20		-	914	489	438	699	635	581	43	20-32	-	-	840	1150	-	1200
24		-	1067	561	489	813	749.5	672	48	20-35	-	-	920	1230	-	2100
28		-	1245	686	591	927	863.5	800	72	28-35	-	-	990	1310	-	3000
3/4	Class300	152	-	19	-	117	82.5	43	16	4-19	84	205	-	-	4	-
1		165	-	25	-	124	89	41	18	4-19	91	215	-	-	6	-
11/4		178	-	32	-	133	98.5	64	19	4-19	107	240	-	-	8	-
11/2		190	-	38	-	156	114.5	73	21	4-22	127	265	-	-	10	-
2		216	-	51	-	165	127	92	23	8-19	140	360	-	-	13	-
2//3		241	-	64	-	190	149	105	26	8-22	164	380	-	-	20	-
3		283	-	76	64	210	168.5	127	29	8-22	177	455	-	-	32	-
4		305	305	102	76	254	200	157	32	8-22	206	480	-	479	52	-
5		381	381	127	102	279	235	186	35	12-22	292	645	-	646	82	-
6		403	403	152	127	318	270	216	37	12-22	320	665	305	666	115	145
8		502	502	203	152	381	330	270	42	12-25	365	815	398	814	200	240
10		-	568	254	203	445	387.5	324	48	16-29	-	-	495	890	-	400
12		-	648	305	254	521	451	271	51	16-32	-	-	580	910	-	580
14		-	762	337	305	584	514.5	413	54	20-32	-	-	625	1020	-	790
16		-	383	387	337	648	571.5	470	58	20-35	-	-	720	1080	-	940
18		-	914	432	337	711	628.5	533	61	24-35	-	-	770	1120	-	1200
20		-	991	483	387	775	686	584	64	24-35	-	-	840	1150	-	1400
24		-	1143	591	483	914	813	692	70	24-41	-	-	920	1230	-	2550
28		-	1346	686	591	1035	940	800	86	28-45	-	-	990	1310	-	4250
1	Class600	216	-	25	-	124	89	51	18	4-19	95	215	-	-	10	-
11/4		229	-	32	-	133	98.5	61	21	4-19	112	240	-	-	15	-
11/2		241	-	38	-	156	114.5	73	23	4-22	132	265	-	-	18	-
2		292	292	51	38	165	127	92	26	8-19	145	360	-	360	25	-
21/2		330	330	64	51	190	149	100	29	8-22	196	380	-	379	32	-
3		356	356	76	64	210	168	127	32	8-22	182	455	-	452	46	-
4		432	432	102	76	273	216	157	38	8-25	211	480	-	479	75	-
5		-	508	127	102	330	266.5	186	45	8-29	-	-	340	646	-	130
6		-	559	152	127	356	292	216	48	12-29	-	-	435	666	-	150
8		-	660	200	152	419	349	270	56	12-32	-	-	530	736	-	350
10		-	787	248	200	508	432	324	64	16-35	-	-	615	790	-	580
12		-	838	298	248	559	489	381	67	20-35	-	-	680	870	-	790
14		-	889	327	298	603	527	413	70	20-38	-	-	720	1020	-	980
16		-	991	375	327	686	603	470	77	20-41	-	-	840	1080	-	1300
18		-	1067	432	327	743	654	533	83	20-44	-	-	980	1120	-	1400
20		-	1194	483	375	813	724	584	89	24-44	-	-	925	1200	-	2100
2	Class900	-	368	47	-	216	165.1	92	38.5	8-26	-	-	-	380	-	-
21/2		-	419	57	47	244	190.5	105	41.5	8-29	-	-	-	395	-	-
3		-	381	73	57	241	190.5	127	38.5	8-26	-	-	-	480	-	-
4		-	457	98	73	292	234.9	157	44.5	8-32	-	-	290	532	-	160
5		-	559	121	98	349	279.4	186	51.0	8-35	-	-	340	670	-	190
6		-	610	141	121	381	317.5	216	56.0	12-39	-	-	435	703	-	220
8		-	737	190	146	470	393.7	270	63.5	12-39	-	-	530	750	-	450
10		-	838	238	190	545	469.9	324	70.0	16-39	-	-	615	820	-	760
12		-	965	282	238	610	533.4	381	79.5	20-39	-	-	680	900	-	1050

溫馨提示：
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的Q347F蝸輪球閥性能參數、結構尺寸參數、價格等詳情，或要求印刷樣本，請聯系我們。

上一個產品：Q11F燃氣防泄漏專用球閥下一個產品：Q41F液化氣球閥

液化氣石油專用閥產品

總機：021-58108666 傳真：021-58109777 郵箱：business@dtjt.com
企業郵箱 | 網站地圖 | 滬ICP備05023152號-1 | 滬公網安備31011502011750號

Q347F蝸輪球閥

Q347F蝸輪球閥概述

主要設計參數

主要性能參數

型號材料及主要參數

GB系列主要外型及連接尺寸

主要外型及連接尺寸

主要外型及連接尺寸

主要外型及連接尺寸

液化氣石油專用閥 產品

液化氣石油專用閥產品
