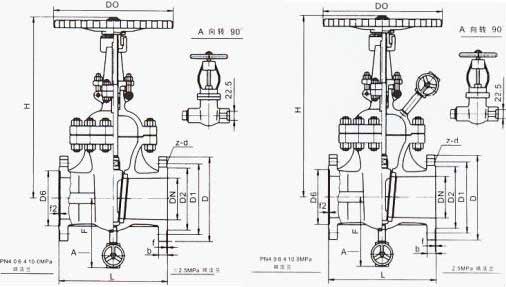

帶吹掃孔閘閥廣泛應用于水處理、化工、石化、石油、造紙、采礦、電力、液化氣、食品、制藥、給排水、市政、機械設備配套、電子工業，城建等領域。產品暢銷全國各地及東南亞地區,優質的質量，高效的服務，深得用戶的信賴和廣泛的贊譽。
| 公稱通徑DN（mm） | 主要外形尺寸及連接尺寸 | Z1仿重量 | Z2仿重量 | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| L | H | D | D1 | D2 | b | f | D6 | f2 | F | z-d | Do | |||
| Z1 Z2仿41Y-16C Z1 Z2仿41Y-16I Z1 Z2仿41Y-16PI Z1 Z2仿41Y-16PII | ||||||||||||||
| 50 | 250 | 362 | 160 | 125 | 100 | 16 | 3 | - | - | 195 | 4-18 | 250 | 29 | 32 |
| 65 | 270 | 395 | 180 | 145 | 120 | 18 | 3 | - | - | 202 | 4-18 | 250 | 33 | 36 |
| 80 | 280 | 426 | 195 | 160 | 135 | 20 | 3 | - | - | 210 | 8-18 | 300 | 46 | 49 |
| 100 | 300 | 470 | 215 | 180 | 155 | 20 | 3 | - | - | 225 | 8-18 | 300 | 63 | 66 |
| 125 | 325 | 520 | 245 | 210 | 185 | 22 | 3 | - | - | 242 | 8-18 | 350 | 98 | 102 |
| 150 | 350 | 590 | 280 | 240 | 210 | 24 | 3 | - | - | 260 | 8-18 | 350 | 125 | 128 |
| 200 | 400 | 725 | 335 | 295 | 265 | 26 | 3 | - | - | 283 | 12-23 | 400 | 185 | 188 |
| 250 | 450 | 865 | 405 | 355 | 320 | 30 | 3 | - | - | 310 | 12-25 | 450 | 260 | 263 |
| 300 | 500 | 1000 | 460 | 410 | 375 | 30 | 3 | - | - | 340 | 12-25 | 550 | 365 | 368 |
| 350 | 550 | 1140 | 520 | 470 | 435 | 34 | 4 | - | - | 372 | 16-25 | 600 | 498 | 502 |
| 400 | 600 | 1285 | 580 | 525 | 485 | 36 | 4 | - | - | 405 | 16-30 | 650 | 685 | 688 |
| Z1 Z2仿41Y-25C Z1 Z2仿41Y-25I Z1 Z2仿41Y-25PI Z1 Z2仿41Y-25PII | ||||||||||||||
| 50 | 250 | 362 | 160 | 125 | 100 | 20 | 3 | - | - | 195 | 4-18 | 250 | 31 | 34 |
| 65 | 270 | 395 | 180 | 145 | 120 | 22 | 3 | - | - | 202 | 8-18 | 250 | 35 | 38 |
| 80 | 280 | 426 | 195 | 160 | 135 | 22 | 3 | - | - | 210 | 8-18 | 300 | 47 | 50 |
| 100 | 300 | 470 | 230 | 190 | 160 | 24 | 3 | - | - | 225 | 8-23 | 300 | 65 | 68 |
| 125 | 325 | 520 | 270 | 220 | 188 | 28 | 3 | - | - | 242 | 8-25 | 350 | 100 | 103 |
| 150 | 350 | 590 | 300 | 250 | 218 | 30 | 3 | - | - | 260 | 8-25 | 350 | 130 | 133 |
| 200 | 400 | 725 | 360 | 310 | 278 | 34 | 3 | - | - | 283 | 12-25 | 400 | 195 | 198 |
| 250 | 450 | 865 | 425 | 370 | 232 | 36 | 3 | - | - | 310 | 12-30 | 450 | 275 | 278 |
| 300 | 500 | 1000 | 485 | 430 | 390 | 40 | 4 | - | - | 340 | 16-30 | 550 | 392 | 395 |
| 350 | 550 | 1140 | 550 | 490 | 448 | 44 | 4 | - | - | 372 | 16-34 | 650 | 535 | 538 |
| 400 | 600 | 1285 | 610 | 550 | 505 | 48 | 4 | - | - | 405 | 16-34 | 700 | 742 | 745 |
| 主稱通徑DN（mm） | 主要外形尺寸及連接尺寸 | Z1仿重量 | Z2仿重量 | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| L | H | D | D1 | D2 | b | f | D6 | F2 | F | z-d | Do | |||
| Z1 Z2仿41Y-40 Z1 Z2仿41Y-40I Z1 Z2仿41Y-40PI Z1 Z2仿41Y-40PII | ||||||||||||||
| 50 | 250 | 362 | 160 | 125 | 100 | 20 | 3 | 88 | 4 | 195 | 4-18 | 300 | 33 | 37 |
| 65 | 280 | 395 | 180 | 145 | 120 | 22 | 3 | 110 | 4 | 202 | 8-18 | 300 | 38 | 42 |
| 80 | 310 | 426 | 195 | 160 | 135 | 22 | 3 | 121 | 4 | 210 | 8-18 | 350 | 51 | 55 |
| 100 | 350 | 470 | 230 | 190 | 160 | 24 | 3 | 150 | 4.5 | 225 | 8-23 | 350 | 80 | 84 |
| 125 | 400 | 520 | 270 | 220 | 188 | 28 | 3 | 176 | 4.5 | 242 | 8-25 | 400 | 120 | 124 |
| 150 | 450 | 590 | 300 | 250 | 218 | 30 | 3 | 204 | 4.5 | 260 | 8-25 | 400 | 148 | 152 |
| 200 | 550 | 725 | 375 | 320 | 282 | 38 | 3 | 260 | 4.5 | 283 | 12-30 | 450 | 252 | 256 |
| 250 | 650 | 865 | 445 | 385 | 345 | 42 | 3 | 313 | 4.5 | 310 | 12-34 | 550 | 355 | 359 |
| 300 | 750 | 1000 | 510 | 450 | 408 | 46 | 3 | 364 | 4.5 | 340 | 16-34 | 650 | 540 | 544 |
| 350 | 850 | 1140 | 570 | 510 | 465 | 52 | 4 | 422 | 5 | 372 | 16-34 | 750 | 690 | 694 |
| 400 | 950 | 1285 | 655 | 585 | 535 | 58 | 4 | 474 | 5 | 405 | 16-41 | 850 | 960 | 964 |
| Z1 Z2仿41Y-64 Z1 Z2仿41Y-64I Z1 Z2仿41Y-64PI Z1 Z2仿41Y-64PII | ||||||||||||||
| 50 | 250 | 370 | 175 | 135 | 105 | 26 | 3 | 88 | 4 | 200 | 4-23 | 300 | 36 | 38 |
| 65 | 280 | 405 | 200 | 160 | 130 | 28 | 3 | 110 | 4 | 210 | 8-23 | 300 | 45 | 49 |
| 80 | 310 | 435 | 210 | 170 | 140 | 30 | 3 | 121 | 4 | 215 | 8-23 | 350 | 59 | 63 |
| 100 | 350 | 480 | 250 | 200 | 168 | 32 | 3 | 150 | 4.5 | 232 | 8-25 | 400 | 90 | 94 |
| 125 | 400 | 530 | 295 | 240 | 202 | 36 | 3 | 176 | 4.5 | 250 | 8-30 | 400 | 135 | 139 |
| 150 | 450 | 605 | 340 | 280 | 240 | 38 | 3 | 204 | 4.5 | 268 | 8-34 | 450 | 168 | 172 |
| 200 | 550 | 740 | 405 | 345 | 300 | 44 | 3 | 260 | 4.5 | 290 | 12-34 | 550 | 280 | 284 |
| 250 | 650 | 880 | 470 | 400 | 352 | 48 | 3 | 313 | 4.5 | 318 | 12-41 | 650 | 392 | 396 |
| 300 | 750 | 1015 | 530 | 460 | 412 | 54 | 4 | 364 | 4.5 | 350 | 16-41 | 750 | 585 | 589 |
| 350 | 850 | 1160 | 595 | 525 | 475 | 60 | 4 | 422 | 2 | 382 | 16-41 | 800 | 740 | 744 |
| 400 | 950 | 1310 | 670 | 585 | 525 | 66 | 4 | 472 | 2 | 415 | 16-48 | 900 | 190 | 1014 |
| Z1 Z2仿41Y-100 Z1 Z2仿41Y-100I Z1 Z2仿41Y-100PI Z1 Z2仿41Y-100PII | ||||||||||||||
| 50 | 250 | 370 | 195 | 145 | 112 | 28 | 3 | 88 | 4 | 202 | 4-25 | 300 | 38 | 43 |
| 65 | 280 | 405 | 220 | 170 | 138 | 32 | 3 | 110 | 4 | 215 | 8-25 | 300 | 53 | 58 |
| 80 | 310 | 435 | 230 | 180 | 148 | 34 | 3 | 121 | 4 | 220 | 8-25 | 350 | 68 | 73 |
| 100 | 350 | 480 | 265 | 210 | 172 | 38 | 3 | 150 | 4.5 | 240 | 8-30 | 400 | 102 | 107 |
| 125 | 400 | 530 | 310 | 250 | 210 | 42 | 3 | 176 | 4.5 | 257 | 8-34 | 400 | 150 | 155 |
| 150 | 450 | 605 | 350 | 290 | 250 | 46 | 3 | 204 | 4.5 | 275 | 12-34 | 450 | 187 | 192 |
| 200 | 550 | 740 | 430 | 360 | 312 | 54 | 3 | 260 | 4.5 | 298 | 12-41 | 550 | 305 | 310 |
| 250 | 650 | 880 | 500 | 430 | 382 | 60 | 3 | 313 | 4.5 | 325 | 12-41 | 650 | 425 | 430 |
| 300 | 750 | 1015 | 585 | 500 | 442 | 70 | 4 | 364 | 4.5 | 360 | 16-48 | 750 | 625 | 630 |
| 350 | 850 | 1180 | 655 | 560 | 498 | 76 | 4 | 422 | 5 | 395 | 16-54 | 850 | 785 | 790 |
| 400 | 950 | 1310 | 715 | 620 | 558 | 80 | 4 | 474 | 5 | 428 | 16-54 | 950 | 1055 | 1060 |
溫馨提示：
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的帶吹掃孔閘閥性能參數、結構尺寸參數、價格等詳情，或要求印刷樣本，請聯系我們。
