直流式襯氟截止閥設計與制造符合中國國家標準基本結構形式：直通式，直流式
公稱壓力 PN 1.0～2.5(MPa) 公稱通徑 DN15～350(mm)
直流式襯氟截止閥適用在-50～150℃的各種濃度的王水、流酸、鹽酸、氫氟酸和各種有機酸、強酸、強氧化劑，襯氟截止閥還適用于各種濃度的強堿有機溶劑以及其它腐蝕性氣體，液體介質的管路上使用。
設計與制造按：GB/12239
結構長度：GB/12221
法蘭連接尺寸按：GB4126.3 GB4216.4
試驗檢驗按：GB/T13927
 |
 |

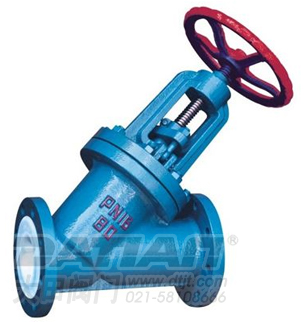

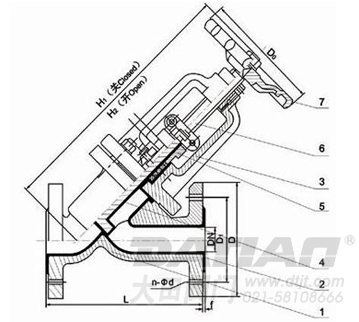

| 直流式襯氟截止閥 | 直流式襯氟截止閥 結構圖 |
| 手動 | J41F3J41F46 | 齒輪傳動 | J441F3 J441F46 |
|---|---|---|---|
| J45F3 J45F46 | J541F3 J541F46 | ||
| 氣動 | J6B41F3 J6B41F46 | 氣動 | J941F3 J941F46 |
| 公稱通徑 （DN） |
公稱壓力 （MPa） |
工作壓力 （MPa） |
L | L1 | D | D1 | Z-Φ | Do | H | H1 | H2 | 重量 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 40 | 0.6 | 0.6 | 200 | 322 | 130 | 100 | 4-14 | 140 | 250 | 290 | 330 | 9.5 |
| 50 | 230 | 342 | 140 | 110 | 4-14 | 160 | 290 | 352 | 402 | 16.5 | ||
| 65 | 290 | 405 | 160 | 130 | 4-18 | 200 | 325 | 395 | 462 | 25 | ||
| 80 | 310 | 420 | 185 | 150 | 4-18 | 200 | 358 | 445 | 521 | 32 | ||
| 100 | 350 | 500 | 205 | 170 | 4-18 | 200 | 428 | 520 | 615 | 45 | ||
| 125 | 400 | 585 | 235 | 200 | 8-18 | 280 | 510 | 609 | 729 | 67 | ||
| 150 | 480 | 645 | 260 | 225 | 8-18 | 280 | 550 | 670 | 810 | 89 | ||
| 200 | 600 | 810 | 315 | 280 | 8-18 | 400 | 695 | 808 | 1003 | 145 | ||
| 250 | 750 | 1100 | 370 | 335 | 12-18 | 5000 | ||||||
| 300 | 850 | 1210 | 435 | 395 | 12-23 | 500 | ||||||
| 采用標準設計與制造：BS5156 結構長度：BS5156 法蘭尺寸：BS4504。 | ||||||||||||
襯氟截止閥屬于強制密封式閥門，所以在閥門關閉時，必須向閥瓣施加壓力，以強制密封面不泄漏。當介質由閥瓣下方進入閥六時，操作力所需要克服的阻力，是閥桿和填料的磨擦力與由介質的壓力所產生的推力，關閥門的力比開閥門的力大，所以閥桿的直徑要大，否則會發生閥桿頂彎的故障。從自密封的閥門出現后，截止閥的介質流向就改由閥瓣上方進入閥腔，這時在介質壓力作用下，關閥門的力小，而開閥門的力大，閥桿的直徑可以相應地減少。同時，在介質作用下，這種形式的閥門也較嚴密。我國閥門“三化給”曾規定，截止閥的流向，一律采用自上而下。
襯氟截止閥開啟時，閥瓣的開啟高度，為公稱直徑的25%～30%時，流量已達到最大，表示閥門已達全開位置。所以截止閥的全開位置，應由閥瓣的行程來決定。
