高壓平衡式角型截止閥的啟閉件是塞形的閥瓣，密封面呈平面或錐面，閥瓣沿流體的中心線作直線運動。閥桿的運動形式，有升降桿式（閥桿升降，手輪不升降），也有升降旋轉桿式（手輪與閥桿一起旋轉升降，螺母設在閥體上）。波紋管截止閥只適用于全開和全關，不允許作調節和節流。
| PNl6～45 | (JLH)L／J87Y JLH多功能閥 (JLH)L／J87×型高壓平衡式截止閥 (JLH)L，L87F1 01型高壓平衡式節流閥 |
|---|
| 公稱壓力PN(MPa) | 公稱通徑DN(mm) | 外形尺寸 | |||||||
|---|---|---|---|---|---|---|---|---|---|
| L | L1 | H | Dn | D1 | D | b | D0 | ||
| 16 20 |
40 | 121 | 281 | 340 | 36 | 88.8 | 120 | 20 | 280 |
| 50 | 140 | 300 | 380 | 45 | 88.8 | 120 | 20 | 300 | |
| 65 | 165 | 325 | 395 | 58 | 88.8 | 120 | 20 | 360 | |
| 80 | 184 | 374 | 475 | 72 | 107.8 | 140 | 20 | 400 | |
| 25 35 45 |
40 | 121 | 281 | 340 | 36 | 88.8 | 120 | 20 | 280 |
| 50 | 140 | 300 | 380 | 45 | 88.8 | 120 | 20 | 300 | |
| 65 | 165 | 325 | 395 | 58 | 88.8 | 120 | 20 | 360 | |
| 80 | 184 | 374 | 475 | 72 | 107.8 | 140 | 20 | 400 | |
注：L1=L+對焊卡箍頭

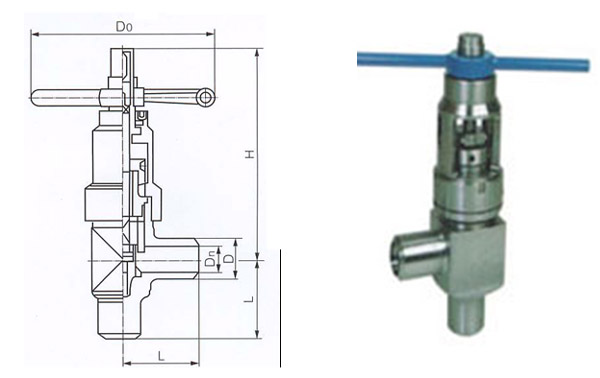

| PNl6～45 | (JLH)L，J67Y JLH多功能閥 (JLH)L/J67X型高壓平衡式截止閥(JLH)L/L67F1 01型高壓平衡式節流閥 |
|---|
| 公稱壓PN(MPa) | 公稱通徑DN(mm) | 外形尺寸 | ||||
|---|---|---|---|---|---|---|
| L | H | Dn | D | D0 | ||
| 16 20 |
25 | 108 | 310 | 23 | 42 | 200 |
| 32 | 1 14 | 325 | 29 | 54 | 240 | |
| 40 | 121 | 340 | 36 | 60 | 280 | |
| 50 | 140 | 380 | 45 | 73 | 300 | |
| 65 | 165 | 3 95 | 58 | 89 | 360 | |
| 80 | 184 | 475 | 72 | 108 | 400 | |
| 100 | 229 | 495 | 90 | 133 | 450 | |
| 125 | 266 | 545 | 113 | 159 | 500 | |
| 150 | 305 | 57 5 | 135 | 192 | 550 | |
| 25 35 45 |
25 | 108 | 310 | 23 | 42 | 200 |
| 32 | 114 | 325 | 29 | 54 | 240 | |
| 40 | 121 | 340 | 36 | 60 | 280 | |
| 50 | 140 | 380 | 45 | 73 | 300 | |
| 65 | 165 | 395 | 58 | 89 | 360 | |
| 80 | 184 | 475 | 72 | 108 | 400 | |
| 100 | 229 | 495 | 90 | 133 | 450 | |
| 125 | 266 | 545 | 113 | 159 | 500 | |
| 150 | 305 | 575 | 135 | 192 | 550 | |
