G49W(無襯里)三通隔膜閥專用于控制非腐蝕性或一般腐蝕性介質，閥體內腔表面無襯里或覆有可供選擇的各種橡膠，適用于不同工作溫度和流體管路。

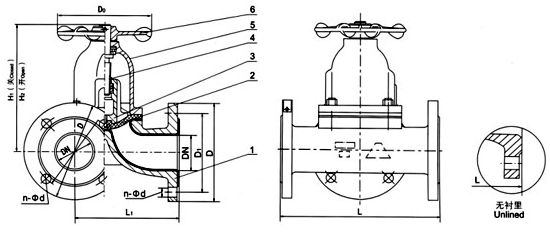

部件列表：1、閥體 2、隔膜 3、閥瓣 4、閥桿 5、閥蓋 6、手輪
閥體：鑄鐵、球墨鑄鐵、碳鋼、不銹鋼
閥蓋：鑄鐵、球墨鑄鐵、碳鋼、不銹鋼
襯里：無襯里、橡膠
隔膜：橡膠
閥瓣：鑄鐵
閥桿：碳鋼、不銹鋼
手輪：鑄鐵
襯里層：電火花檢測
試驗與檢驗按GB/T13297標準
公稱壓力：PN（Mpa）
閥體：PN×1.5
密封：PN×1.1
隔膜閥是一種特殊形式的截止閥；
1、彈性密封的開閉件，確保沒有內漏；
2、流線型的流道，使得壓力損失小；
3、沒有填料函，因此沒有外漏；
4、閥體與蓋被中間隔膜隔開，使得隔膜上方的閥蓋，閥桿零件不受介質侵蝕；
5、隔膜可更換，維護費用低；
6、襯里材料的多樣性，可適用于各種介質，并具有良好的耐腐蝕性。
| DN mm |
公稱壓力 MPa |
工作壓力 MPa |
L （mm） |
D （mm） |
D1 （mm） |
n-φd （mm） |
F （mm） |
H1 （mm） |
H2 （mm） |
D0 （mm） |
質量 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 25 | 1．0 | 1．0 | 160 | 96 | 115 | 85 | 4-14 | 108 | 120 | 66 | 5．5 |
| 32 | 180 | 118 | 135 | 100 | 4-18 | 138 | 157 | 96 | 8．5 | ||
| 40 | 200 | 135 | 145 | 110 | 4-18 | 147 | 167 | 96 | 12．5 | ||
| 50 | 230 | 150 | 160 | 125 | 4-18 | 167 | 192 | 96 | 17 | ||
| 65 | 290 | 182 | 180 | 145 | 4-18 | 194 | 229 | 165 | 24．5 | ||
| 80 | 310 | 210 | 195 | 160 | 4-18 | 212 | 252 | 230 | 33．5 |
