Z11鍛鋼閘閥適用于 Class150~2500 、工作溫度 -29～425℃（碳鋼）或 -29～500℃（不銹鋼）的小口徑管路上，用于截斷或接通管路中的介質，選用不同的材質，可分別適用于水、蒸汽、油品、硝酸、醋酸、氧化性介質、尿素等多種介質

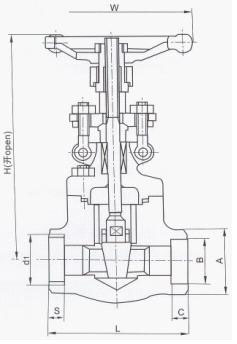

| 規格specifications | 150～800Lb | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| H≈ | W | L | B | C | S | d1(NPT) | 重量（Kg） Weight |
|||
| inch | DN | A105 F11. F22 |
18-8 | |||||||
| 1/2 | 15 | 161 | 100 | 79 | 22.5 | 22.2 | 9.6 | 13.6 | 1/2 | 2.1 |
| 3/4 | 20 | 161 | 100 | 92 | 28.5 | 27.7 | 12.7 | 13.9 | 3/4 | 2.3 |
| 1 | 25 | 196 | 125 | 111 | 34.5 | 34.5 | 12.7 | 17.3 | 1 | 4.3 |
| 1 1/2 | 40 | 244 | 160 | 121 | 50.5 | 49.1 | 12.7 | 18.4 | 1 1/2 | 6.9 |
| 2 | 50 | 286 | 180 | 140 | 63 | 62 | 17.5 | 19.2 | 2 | 10.8 |
| 主體材料 Main Body material |
內件代號Trim code | ||||||||
|---|---|---|---|---|---|---|---|---|---|
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 9 | 8 | |
| Cr13/Cr13 | STL/STL | Cr13/STL | Mone1/ Mone1 | 18-8/ STL | 18-8/18-8 | H.C/H.C | 304/304 | 20號/20號 | |
| A105 | Z8S1C | Z8S2C | Z8S3C | Z8S4C | Z8S5C | Z8S7C | Z8S9C | ||
| F11 | Z8S2H | ||||||||
| F22 | Z8S2V | ||||||||
| 304 | Z8S2P | Z8S5P | Z8S6P | Z8S7P | |||||
| 316 | Z8S2R | Z8S5R | Z8S6R | Z8S7R | |||||
| 304L | Z8S2S | Z8S5S | Z8S6S | Z8S7S | |||||
| 316L | Z8S2L | Z8S5L | Z8S6L | Z8S7L | |||||
| Mone1 | Z8S4M | ||||||||
| 20號 | Z8S8N | ||||||||
說明：1、如采用螺紋連接，連接單元“S”用“T”表示。
2、如進口端采用承插焊，出口端采用螺紋，則連接單元“S”用“U”表示。
1、設計制造按BS5352
2、連接端
3、承插口尺寸按ANSI B16.11
螺紋端按ANSI B2.1
閥門檢查和實驗按API STD.598
4、結構：B.B;OS＆Y
5、主體材料：A105, F11,F22,304,316, 304L ,316L,

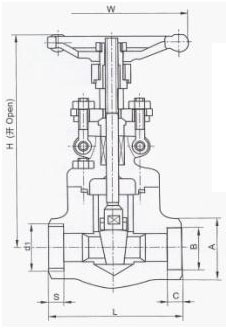

| 規格 specifications |
900～1500Lb | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| H≈ | W | L | B | C | S | d1 (NPT) |
重量 （Kg） Weight |
|||
| inch | DN | A105 F11. F22 |
18-8 | |||||||
| 1/2 | 15 | 322 | 180 | 140 | 22.5 | 22.2 | 9.6 | 13.6 | 1/2 | 13 |
| 3/4 | 20 | 322 | 180 | 140 | 28.5 | 27.7 | 12.7 | 13.9 | 3/4 | 13 |
| 1 | 25 | 322 | 180 | 140 | 34.5 | 34.5 | 12.7 | 17.3 | 1 | 15 |
| 1 1/2 | 40 | 414 | 200 | 178 | 50.5 | 49.1 | 12.7 | 18.4 | 1 1/2 | 24 |
| 2 | 50 | 508 | 300 | 216 | 63 | 62 | 17.5 | 19.2 | 2 | 44 |
| 主體材料 Main Body material |
內件代號Trim code | |||||||
|---|---|---|---|---|---|---|---|---|
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 9 | |
| Cr13/Cr13 | STL/STL | Cr13/STL | Mone1/ Mone1 | 18-8/ STL | 18-8/18-8 | H.C/H.C | 304/304 | |
| A105 | Z15S1C | Z15S2C | Z15S3C | Z15S4C | Z15S5C | Z15S7C | Z15S9C | |
| F11 | Z15S2H | |||||||
| F22 | Z15S2V | |||||||
| 304 | Z15S2P | Z15S5P | Z15S6P | Z15S7P | ||||
| 316 | Z15S2R | Z15S5R | Z15S6R | Z15S7R | ||||
| 304L | Z15S2S | Z15S5S | Z15S6S | Z15S7S | ||||
| 316L | Z15S2L | Z15S5L | Z15S6L | Z15S7L | ||||
說明：
鍛鋼閘閥有三種閥蓋設計，第一種是螺栓型閥蓋，通過凹凸面連接，采用不銹鋼帶與柔性石墨纏繞墊片，按需求也可采用環連接，第二種是焊接型閥蓋，通過螺紋密封后焊接，按需求也可直接采用剛性焊接，第三種是自密封閥蓋，通過螺紋與自密封閥蓋連接。
