GI系列高真空蝶閥用于接通或切斷真空管路中的氣流；閥門開閉有鎖定功能 適用的工作介質為為純凈空氣和非腐蝕性氣體。
| 公稱通徑 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 適用范圍 | 1.33X0-4～1.02X05 | ||||||||||
| 介質溫度 | -25～80 | ||||||||||
| 連接法蘭 | JB/T919 GB/6070 | ||||||||||
| 漏氣速率 | ≤1.33X0-4 | ||||||||||
| 流導（分子流） | 25 | 48 | 97 | 178 | 260 | 546 | 938 | 1328 | 2611 | 3962 | 6159 |
| 設計制造 | 連接法蘭 | 檢驗與試驗 |
|---|---|---|
| JB/T4079 91 | JB/T919 GB/T6070 | JB/T1079 JB/T6446 |
| 零件名稱 | 閥體和蝶板 | 構件 | 密封墊（閥體、蝶板） |  |
|---|---|---|---|---|
| 材料 | 碳素鋼（鍍鎳） | 2Cr13 | 丁腈橡膠 | |
| 不銹鋼 | 不銹鋼 | 丁腈橡膠/氟橡膠 |

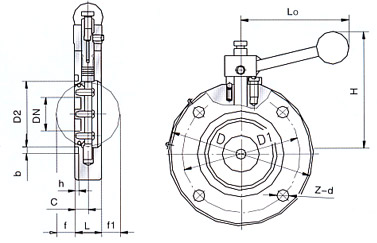

| 型號 | 公稱通徑 | 主要尺寸 | 重量 | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| D | L | LO≈ | H≈ | D1 | Z-d | D2 | b | h | f≈ | f1≈ | c≈ | |||
| Gl-32 | 32 | 78 | 22 | 82 | 76 | 64 | 4-7 | 36 | 5.3 | 3 | 5.8 | 5.8 | 11 | 0.74 |
| Gl-40 | 40 | 85 | 22 | 82 | 80 | 70 | 4-7 | 44 | 5.3 | 3 | 9.6 | 9.6 | 11 | 0.86 |
| Gl-50 | 50 | 100 | 22 | 95 | 98 | 90 | 4-9 | 55 | 5.3 | 3 | 14.5 | 14.5 | 11 | 1.35 |
| Gl-80 | 80 | 145 | 30 | 132 | 153 | 125 | 4-9 | 85 | 5.3 | 3 | 25.5 | 25.5 | 15 | 3.19 |
| Gl-100 | 100 | 170 | 30 | 132 | 165 | 145 | 4-12 | 105 | 5.3 | 3 | 35.4 | 35.4 | 15 | 3.9 |
| Gl-150 | 150 | 220 | 35 | 167 | 200 | 195 | 8-12 | 156 | 8 | 4.5 | 57.8 | 57.8 | 17.5 | 6.67 |
| Gl-200 | 200 | 275 | 40 | 232 | 295 | 250 | 8-12 | 208 | 8 | 4.5 | 80.5 | 80.5 | 20 | 10.85 |
| Gl-250 | 250 | 330 | 45 | 269 | 292 | 300 | 8-12 | 258 | 8 | 4.5 | 103 | 103 | 22.5 | 16.1 |
| Gl-300 | 300 | 380 | 55 | 358 | 368 | 350 | 8-14 | 308 | 8 | 4.5 | 123 | 123 | 27.5 | 23.7 |
溫馨提示：
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的GI系列高真空蝶閥性能參數、結構尺寸參數、價格等詳情，或要求印刷樣本，請聯系我們。
