概述

Dd343蝸輪法蘭式多層次金屬硬密封蝶閥蝶閥除保留原有蝶閥具有的結構緊湊，體積小，重量輕，操作方便，性能可靠，維修簡單外，還具有抗老化，抗輻照，經久耐用，壽命長，耐溫耐高壓，應用范圍廣等特點。廣泛應用于熱力管道，鍋爐輔機系統，石油化工和冶金行業中，用來切斷和調節各種非腐蝕性和腐蝕性介質。

結構示意圖

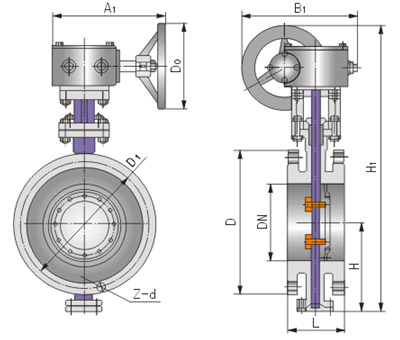

Dd343蝸輪法蘭式多層次金屬硬密封蝶閥結構圖

Dd343H/F(6、9)主要連接尺寸

產品名稱	公稱通徑		結構長度（標準值）L		外形尺寸（參考值）										連接尺寸（標準值）
	公稱通徑		結構長度（標準值）L		H	Dd343H			Dd643H			Dd943H			PN0.6MPa			PN1.0MPa
	mm	inch	短	長	H	H1	A1	B1	H2	A2	B2	H3	A3	B3	D	D1	Z-d	D	D1	Z-d
Dd(3.6.9)43H-(6.10)C.P.R.V系列法蘭式多層次金屬硬密封蝶閥	50	2	108	150	112	350	180	200	625	245	72	530	250	255	140	110	4-14	165	125	4-18
	65	21/2	112	170	115	370	180	200	625	245	72	530	250	255	160	130	4-14	185	145	4-18
	80	3	114	180	120	380	180	200	645	245	72	565	250	255	190	150	4-18	200	160	8-18
	100	4	127	190	138	420	180	200	675	355	92	600	250	255	210	170	4-18	220	180	8-18
	125	5	140	200	164	460	180	200	715	355	92	640	250	255	240	200	8-18	250	210	8-18
	150	6	140	210	175	555	270	280	800	355	92	705	300	315	265	225	8-18	285	240	8-22
	200	8	152	230	208	760	400	425	850	250	170	775	300	315	320	280	8-18	340	295	8-22
	250	10	165	250	243	830	400	425	925	250	170	945	300	315	375	335	12-18	395	350	12-22
	300	12	178	270	250	895	450	560	1035	450	220	1070	300	315	440	395	12-22	445	400	12-22
	350	14	190	290	280	950	450	560	1070	450	220	1140	300	315	490	445	12-22	605	460	16-22
	400	16	216	310	305	1190	535	580	1190	450	220	1210	300	315	540	495	16-22	565	515	16-26
	450	18	222	330	350	1255	535	580	1250	650	280	1335	575	714	595	550	16-22	615	565	20-26
	500	20	229	350	380	1305	535	580	1290	650	280	1415	575	714	645	600	20-22	670	620	20-26
	600	24	267	390	445	1340	570	660	1455	850	380	1605	656	810	755	705	20-26	780	725	20-30
	700	28	292	430	480	1520	750	550	1585	850	380	1844	656	810	860	810	24-26	895	840	24-30
	800	32	318	470	530	1710	750	550	1700	1250	380	2040	656	810	975	920	24-30	1015	950	24-33
	900	36	330	510	580	1810	750	550	1965	1250	380	2255	785	863	1075	1020	24-30	1115	1050	28-33
	1000	40	410	550	650	1960	900	750	2015	1250	380	2380	785	863	1175	1120	28-30	1230	1160	28-36
	1200	48	470	630	760	2250	1000	925	2250	1250	380	2640	785	863	1405	1340	32-33	1455	1380	32-39
	1400	56	530	710	850	2345	1000	925				2886			1630	1560	36-36	1675	1590	36-42
	1600	64	600	790	1030	2780	1000	925				3156			1830	1760	40-36	1915	1820	40-48
	1800	72	670	870	1230	3020	1100	980				3421			2045	1970	44-39	2115	2020	44-48
	2000	80	760	950	1350	3270	1100	980				3685			2265	2180	48-42	2325	2230	48-48

產品名稱	公稱通徑		結構長度（標準值）L		外形尺寸（參考值）										連接尺寸（標準值）
	公稱通徑		結構長度（標準值）L		H	Dd343H			Dd643H			Dd943H			PN1.6MPa			PN2.5MPa
	mm	inch	短	長	H	H1	A1	B1	H2	A2	B2	H3	A3	B3	D	D1	Z-d	D	D1	Z-d
Dd(3.6.9)43H-(16、25)C.P.R.V系列法蘭式多層次金屬硬密封蝶閥	50	2	108	150	112	350	180	200	625	245	72	530	250	255	165	125	4-18	165	125	4-18
	65	21/2	112	170	115	370	180	200	625	245	72	530	250	255	185	145	4-18	185	145	8-18
	80	3	114	180	120	380	180	200	645	245	72	565	250	255	200	160	8-18	200	160	8-18
	100	4	127	190	138	420	180	200	675	355	92	600	250	255	220	180	8-18	235	190	8-22
	125	5	140	200	164	460	180	200	715	355	92	640	250	255	250	210	8-18	270	220	8-26
	150	6	140	210	175	555	270	280	800	355	92	705	300	315	285	240	8-22	300	250	8-26
	200	8	152	230	208	760	400	425	850	250	170	775	300	315	340	295	12-22	360	310	12-26
	250	10	165	250	243	830	400	425	925	250	170	945	300	315	405	355	12-26	425	370	12-30
	300	12	178	270	250	895	450	560	1035	450	220	1070	300	315	460	410	12-26	485	430	16-30
	350	14	190	290	280	950	450	560	1070	450	220	1140	300	315	520	470	16-26	555	490	16-33
	400	16	216	310	305	1190	535	580	1190	450	220	1210	300	315	580	525	16-30	620	550	16-36
	450	18	222	330	350	1255	535	580	1250	650	280	1335	575	714	640	585	20-30	670	600	20-36
	500	20	229	350	380	1305	535	580	1290	650	280	1415	575	714	715	650	20-33	730	660	20-36
	600	24	267	390	445	1340	570	660	1455	850	380	1605	656	810	840	770	20-36	845	770	20-39
	700	28	292	430	480	1520	750	550	1585	850	380	1844	656	810	910	840	24-36	960	875	24-42
	800	32	318	470	530	1710	750	550	1700	1250	380	2040	656	810	1025	950	24-39	1085	990	24-48
	900	36	330	510	580	1810	750	550	1965	1250	380	2255	785	863	1125	1050	28-39	1185	1090	28-48
	1000	40	410	550	650	1960	900	750	2015	1250	380	2380	785	863	1255	1170	28-42	1320	1210	28-56
	1200	48	470	630	760	2250	1000	925	2250	1250	380	2640	785	863	1485	1390	32-48	1530	1420	32-56
	1400	56	530	710	850	2345	1000	925				2886			1685	1590	36-48	1755	1640	36-52
	1600	64	600	790	1030	2780	1000	925				3156			1930	1820	40-56	1975	1860	40-62
	1800	72	670	870	1230	3020	1100	980				3421			2130	2020	44-56	2195	2070	44-70
	2000	80	760	950	1350	3270	1100	980				3685			2345	2230	48-62	2425	2300	48-70

注：Dd-代表多層次密封結構。

主要外形和連接尺寸

產品名稱	公稱通徑		結構長度（標準值）L		外形尺寸（參考值）										連接尺寸（標準值）
	公稱通徑		結構長度（標準值）L		H	Dd343H			Dd643H			Dd943H			PN4.0MPa
	mm	inch	短	長	H	H1	A1	B1	H2	A2	B2	H3	A3	B3	D	D1	Z-d
Dd(3.6.9)43H-40C.P.R.V系列法蘭式多層次金屬硬密封蝶閥	50	2	108	150	112	350	180	200	625	250	170	530	250	255	165	125	4-18
	65	21/2	112	170	115	370	270	280	625	250	170	530	250	255	185	145	8-18
	80	3	114	180	120	380	270	280	645	250	170	565	250	255	200	160	8-18
	100	4	127	190	138	420	270	280	675	250	170	600	250	255	235	190	8-22
	125	5	140	200	164	460	380	420	715	450	220	640	250	255	270	220	8-26
	150	6	140	210	175	555	380	420	800	450	220	705	300	315	300	250	8-26
	200	8	152	230	208	760	400	425	850	450	220	775	300	315	375	320	12-30
	250	10	165	250	243	830	400	425	925	450	280	945	300	315	450	385	12-33
	300	12	178	270	250	895	450	560	1035	650	280	1070	300	315	515	450	16-33
	350	14	190	290	280	950	450	560	1070	650	280	1140	300	315	580	510	16-36
	400	16	216	310	305	1190	535	580	1190	650	280	1210	300	315	660	585	16-39
	450	18	222	330	350	1255	535	580				1335	575	714	685	610	20-39
	500	20	229	350	380	1305	535	580				1415	575	714	755	670	20-42

注：法蘭標準：GB/T9113.1-2000 GB/T9113.2-2000 GB/T9115.1-2000 GB/T9115.2-2000
用戶注意：表中H1、H2、H3尺寸均可根據用戶需要加長（長桿蝶閥），本產品一般按短系列，若需長系列或特殊材料定貨時提出。
注：Dd-代表多層次密封結構。

溫馨提示：
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的蝸輪法蘭式多層次金屬硬密封蝶閥性能參數、結構尺寸參數、價格等詳情，或要求印刷樣本，請聯系我們。
