Q64s47Y（F、PPL）-16，25
大田閥門公司生產銷售的氣動固定(金屬密封)球閥是新一代高性能球閥，適用于長輸管線和一般工業管線，其強度、安全性、耐惡劣環境性等在設計時進行了特殊考慮，適用于各種腐蝕性和非腐蝕性介質。它與浮動球閥相比，工作時，閥前流體壓力在球體上產生的作用力全部傳遞給軸承，不會使球體向閥座移動，因而閥座變形小，密封性能穩定、使用壽命長，適用于高壓、大口徑場合。先進的彈簧預閥座組件，具有自緊特性，實現上游密封。每閥有兩個閥座，每個方向都能密封因而安裝沒有流向限制，是雙向。
本閥是三片式閥體結構，中法蘭用螺栓連接，密封采用增強聚四氟乙烯鑲?cè)氩讳P鋼圈內，鋼圈后部設有彈簧保證閥座緊貼球體，保持密封。上下閥桿均設有PTFE軸承，減少磨擦，操作省力，小軸底部沒有調整片，保證球與密封圈的接處位置。采用全通徑的結構使閥門流量孔么與管線內徑一致，以便管線清掃。
氣動固定(金屬密封)球閥只需要用氣動執行器用氣源旋轉90度的操作和很小的轉動力矩就能關閉嚴密。完全平等的閥體內腔為介質提供了阻力很小、直通的流道。通常認為球閥最適宜直接做開閉使用，但近來的發展已將球閥設計成使它具有節流和控制流量之用。球閥的主要特點是本身結構緊湊，易于操作和維修，適用于水、溶劑、酸和天然氣等一般工作介質，而且還適用于工作條件惡劣的介質，如氧氣、過氧化氫、甲烷和乙烯等。

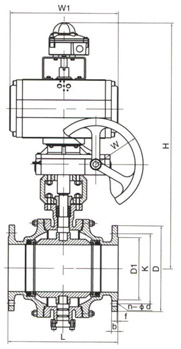

| Q647Y-16 | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| 通徑DN | L | D | K | D1 | n-Φd | b | f | H | W | |
| mm | in | |||||||||
| 25 | 1″ | 140 | 115 | 85 | 65 | 4-Φ14 | 16 | 3 | 217 | 190 |
| 32 | 1 1/4″ | 165 | 140 | 100 | 76 | 4-Φ18 | 18 | 3 | 260 | 210 |
| 40 | 1 1/2″ | 165 | 150 | 115 | 84 | 4-Φ18 | 18 | 3 | 293 | 210 |
| 50 | 2″ | 203 | 165 | 125 | 99 | 4-Φ18 | 20 | 3 | 309 | 247 |
| 65 | 2 1/2″ | 222 | 185 | 145 | 118 | 4-Φ18 | 20 | 3 | 344 | 247 |
| 80 | 3″ | 241 | 200 | 160 | 132 | 8-Φ18 | 20 | 3 | 421 | 276 |
| 100 | 4″ | 305 | 220 | 180 | 156 | 8-Φ18 | 22 | 3 | 485 | 348 |
| 125 | 5″ | 356 | 250 | 210 | 184 | 8-Φ18 | 22 | 3 | 560 | 378 |
| 150 | 6″ | 394 | 285 | 240 | 211 | 8-Φ23 | 24 | 3 | 655 | 432 |
| 200 | 8″ | 457 | 340 | 295 | 266 | 12-Φ23 | 24 | 3 | 847 | 524 |
| 250 | 10″ | 533 | 405 | 335 | 319 | 12-Φ26 | 26 | 3 | 980 | 648 |
| Q647Y-25 | ||||||||||
| 通徑DN | L | D | K | D1 | n-Φd | b | f | H | W | |
| mm | in | |||||||||
| 25 | 1″ | 165 | 1115 | 85 | 65 | 4-Φ14 | 16 | 3 | 217 | 190 |
| 32 | 1 1/4″ | 178 | 140 | 100 | 76 | 4-Φ18 | 18 | 3 | 260 | 210 |
| 40 | 1 1/2″ | 190 | 150 | 115 | 84 | 4-Φ18 | 18 | 3 | 293 | 210 |
| 50 | 2″ | 216 | 165 | 125 | 99 | 4-Φ18 | 20 | 3 | 309 | 247 |
| 65 | 2 1/2″ | 241 | 185 | 145 | 118 | 4-Φ18 | 22 | 3 | 344 | 276 |
| 80 | 3″ | 283 | 200 | 160 | 132 | 8-Φ18 | 24 | 3 | 421 | 348 |
| 100 | 4″ | 305 | 235 | 190 | 156 | 8-Φ23 | 24 | 3 | 4185 | 378 |
| 125 | 5″ | 381 | 270 | 220 | 184 | 8-Φ26 | 26 | 3 | 580 | 432 |
| 150 | 6″ | 403 | 300 | 250 | 211 | 8-Φ26 | 28 | 4 | 655 | 524 |
| 200 | 8″ | 502 | 360 | 310 | 274 | 12-Φ26 | 30 | 4 | 847 | 648 |
| 250 | 10″ | 588 | 425 | 370 | 330 | 12-Φ30 | 32 | 4 | 980 | 715 |
結構長度：GB12221
法蘭標準：GB9113亦可按ANSI B165、JIS B2212
溫馨提示：
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的氣動固定(金屬密封)球閥性能參數、結構尺寸參數、價格等詳情，或要求印刷樣本，請聯系我們。
