設計與制造：GB12239
結構長度：GB12221、JB1688
法蘭連接尺寸：GB4216、JB78
G6B41F(無襯里)、G6B41Fs(襯氟塑料)氣動隔膜閥(常閉型)用于控制非腐蝕性或強腐蝕性介質，閥體內腔表面無襯里或覆有可供選擇的各種氟塑料，適用于不同工作溫度和流體管路。
適用溫度：≤85℃、≤100℃、≤120℃、≤150℃、（可按照襯里和隔膜材料）
壓力等級：0.6、1.0、1.6
襯里層：電火花檢測
實驗與檢驗按GB/T13927標準
公稱壓力：PN閥體：PN×1.5 密封：PN×1.1
材料： 閥體：鑄鐵、球墨鑄鐵、碳鋼、不銹鋼
閥蓋：鑄鐵、球墨鑄鐵、碳鋼、不銹鋼
襯里：無襯里、氟塑料
隔膜：氟塑料
閥瓣：鑄鐵、碳鋼
氣缸：球墨鑄鐵
活塞：碳鋼
閥桿：碳鋼
手輪：鑄鐵

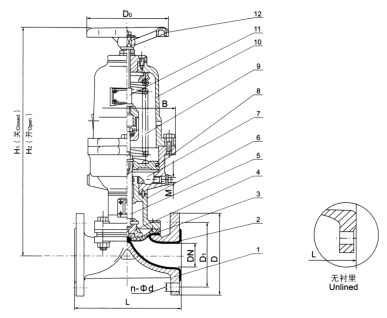

部件列表：1、閥體2、閥體襯里3、隔膜4、閥瓣5、下閥桿6、閥蓋7、氣缸8、活塞9、彈簧10、氣缸蓋11、上閥桿12、手輪
| DN | 公稱壓力 | 工作壓力 | L | D | D1 | n-Фd | f | H1 | H2 | D0 | B | 氣源 壓力 |
氣源接頭 | 耗氣量 | 重量 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 15 | 0.6 | 1.0 | 125 | 95 | 65 | 4-14 | 2 | ||||||||
| 20 | 139 | 105 | 75 | 4-14 | 2 | ||||||||||
| 25 | 145 | 115 | 85 | 4-14 | 2 | 296 | 310 | 120 | 94 | 0.4 | 10×1 | 2.395×102 | 8 | ||
| 32 | 160 | 145 | 100 | 418 | 2 | 398 | 416 | 140 | 120 | 0.4 | 12×1.25 | 6.082×102 | 15 | ||
| 40 | 180 | 150 | 110 | 4-18 | 3 | 406 | 426 | 140 | 120 | 0.4 | 12×1.25 | 6.082×102 | 17.5 | ||
| 50 | 210 | 165 | 125 | 4-18 | 3 | 464 | 489 | 160 | 185 | 0.4 | 12×1.25 | 1.235×103 | 26 | ||
| 65 | 0.6 | 250 | 185 | 145 | 4-18 | 3 | 160 | 0.5 | 32 | ||||||
| 80 | 300 | 200 | 160 | 4-18 | 3 | 645 | 685 | 200 | 245 | 0.5 | 16×1.5 | 3.725×103 | 56.5 | ||
| 100 | 350 | 220 | 180 | 8-18 | 3 | 710 | 760 | 240 | 330 | 0.5 | 16×1.5 | 9.458×103 | 94.5 | ||
| 125 | 400 | 250 | 210 | 8-18 | 3 | 832 | 900 | 320 | 380 | 0.5 | 20×1.5 | 1.109×104 | 170 | ||
| 150 | 460 | 285 | 240 | 8-22 | 3 | 933 | 1013 | 320 | 470 | 0.5 | 20×1.5 | 2.868×104 | 229 | ||
| 200 | 570 | 340 | 295 | 8-22 | 4 | 1275 | 1395 | 400 | 470 | 0.5 | 20×1.5 | 4.619×104 | 387 | ||
| 250 | 0.4 | 680 | 395 | 350 | 12-22 | 4 |
溫馨提示：
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的G6B41F(無襯里)、G6B41Fs(襯氟塑料)氣動隔膜閥(常閉型)性能參數、結構尺寸參數、價格等詳情，或要求印刷樣本，請聯系我們。
