您現在所在位置：大田閥門 >> 襯氟閥門(襯里閥門)
設計與制造：HG/T21562、HG21501
結構長度：GB 12221（長系列）
法蘭連接尺寸：JB78 JB79 HG5010、ANSI B16.5、JIS2212
鋼襯三通專用于控制強腐蝕性介質，閥體內腔表面覆有可供選擇的各種氟塑料、工程塑料，適用于不同工作溫度和流體管路，具有強度高、耐腐蝕性能好的特點。
適用溫度：≤85℃、≤100℃、≤120℃、≤150℃、（可按照襯里材料）
壓力等級： GB DIN:1.6MPa,2.5MPa ANSI:150Lb JIS:10K
襯里層：電火花檢測
實驗與檢驗按GB/T13927、API598標準
公稱壓力：PN閥體：PN×1.5 密封：PN×1.1

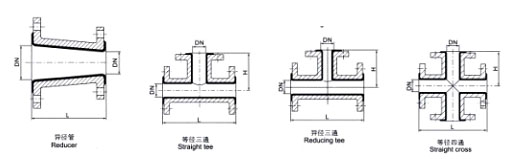

異徑管：碳鋼 等徑三通：碳鋼 異徑三通：碳鋼 等徑四通：碳鋼 襯里：氟塑料、PO
| 公稱通徑 | L | 質量 | 公稱通徑 | L | 質量 | ||
|---|---|---|---|---|---|---|---|
| DN | NPS | DN | NPS | ||||
| 32×25 | 11/4×1 | 150 | 3.7 | 125×100 | 5×4 | 150 | 10.1 |
| 40×32 | 11/2×11/4 | 150 | 4.4 | 125×80 | 5×3 | 150 | 9.3 |
| 40×25 | 11/2×1 | 150 | 3.9 | 150×125 | 6×5 | 150 | 12.2 |
| 50×40 | 2×11/2 | 150 | 5.1 | 150×100 | 6×4 | 150 | 11.6 |
| 50×32 | 2×11/4 | 150 | 4.9 | 150×80 | 6×3 | 300 | 10.5 |
| 50×25 | 2×1 | 150 | 4.4 | 200×150 | 8×6 | 150 | 16.6 |
| 65×50 | 21/2×2 | 150 | 6.6 | 200×125 | 8×5 | 300 | 20.1 |
| 65×40 | 21/2×11/4 | 150 | 6.1 | 200×100 | 8×4 | 300 | 17.8 |
| 65×25 | 21/2 | 150 | 5.5 | 250×200 | 10×8 | 150 | 21.2 |
| 80×65 | 3×21/2 | 150 | 6.7 | 250×150 | 10×6 | 300 | 24.8 |
| 80×50 | 3×2 | 150 | 5.8 | 250×125 | 10×5 | 300 | 21.7 |
| 80×40 | 3×11/2 | 150 | 5.4 | 300×250 | 12×10 | 150 | 27.9 |
| 100×80 | 4×3 | 150 | 7.7 | 300×200 | 12×8 | 150 | 33.8 |
| 100×65 | 4×21/2 | 150 | 7.6 | 300×150 | 12×6 | 300 | 30.4 |
| 100×50 | 4×2 | 150 | 7.2 | ||||
| 公稱通徑 | L | H | 質量 | 公稱通徑 | L | H | 質量 | ||
|---|---|---|---|---|---|---|---|---|---|
| DN | NPS | DN | NPS | ||||||
| 25×25 | 1×1 | 196 | 98 | 3.6 | 125×125 | 5×5 | 346 | 173 | 21.4 |
| 32×32 | 11/4×11/4 | 216 | 108 | 6.3 | 125×00 | 5×4 | 346 | 173 | 18.6 |
| 32×25 | 11/4×1 | 216 | 108 | 5.2 | 125×80 | 5×3 | 346 | 173 | 17.8 |
| 40×40 | 11/2×11/2 | 230 | 115 | 6.9 | 150×150 | 6×6 | 382 | 191 | 28.6 |
| 40×32 | 11/2×11/4 | 230 | 115 | 6.2 | 150×125 | 6×5 | 382 | 191 | 26.9 |
| 40×25 | 11/2×1 | 230 | 115 | 5.7 | 150×100 | 6×4 | 382 | 191 | 25.7 |
| 50×50 | 2×2 | 250 | 125 | 8.1 | 200×200 | 8×8 | 440 | 220 | 40.7 |
| 50×41 | 2×11/2 | 250 | 125 | 7.3 | 200×150 | 8×6 | 440 | 220 | 38.3 |
| 50×32 | 2×11/4 | 250 | 125 | 7.1 | 200×125 | 8×5 | 440 | 220 | 36.2 |
| 65×65 | 21/2×21/2 | 274 | 137 | 11.4 | 200×100 | 8×4 | 440 | 220 | 34.5 |
| 65×50 | 21/2×2 | 274 | 137 | 10.6 | 250×250 | 10×10 | 514 | 257 | 66.7 |
| 65×40 | 21/2×11/2 | 274 | 137 | 10.1 | 250×200 | 10×8 | 514 | 257 | 61.2 |
| 80×80 | 3×3 | 288 | 144 | 12.6 | 250×150 | 10×6 | 514 | 257 | 59.3 |
| 80×65 | 3×21/2 | 288 | 144 | 12.1 | 300×300 | 12×12 | 570 | 285 | 76.6 |
| 80×50 | 3×2 | 288 | 144 | 11.3 | 300×250 | 12×10 | 570 | 285 | 74.8 |
| 100×100 | 4×4 | 312 | 156 | 16.2 | 300×200 | 12×8 | 570 | 285 | 71.6 |
| 100×80 | 4×3 | 312 | 156 | 15.1 | |||||
| 100×65 | 4×21/2 | 312 | 156 | 14.6 | |||||
| 100×50 | 4×2 | 312 | 156 | 14.1 | |||||
| 公稱通徑 | L | H | 質量 | |
|---|---|---|---|---|
| DN | NPS | |||
| 25 | 1 | 196 | 98 | 5.7 |
| 32 | 11/4 | 216 | 108 | 8.6 |
| 40 | 11/2 | 230 | 115 | 10.4 |
| 50 | 2 | 250 | 125 | 11.3 |
| 65 | 21/2 | 274 | 137 | 19 |
| 80 | 3 | 288 | 144 | 25 |
| 100 | 4 | 312 | 156 | 28 |
| 125 | 5 | 346 | 173 | 40 |
| 150 | 6 | 382 | 191 | 53 |
| 200 | 8 | 440 | 220 | 81.5 |
| 250 | 10 | 514 | 257 | 131 |
| 300 | 12 | 570 | 285 | 165 |
溫馨提示：
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的鋼襯三通性能參數、結構尺寸參數、價格等詳情，或要求印刷樣本，請聯系我們。
