單(雙)座調節閥

單(雙)座調節閥 概述

大田閥門公司引進先進技術研發生產的單座柱塞調節閥是一種頂導向單閥座調節閥，具 有結構簡單、密封性能好、流量大、使用可靠等特點。有效 而足夠的頂部導向系統克服小開度時的震動，有效使用壽命 更長。可選擇多彈簧氣動簿膜機構或電動執行機構等。

單(雙)座調節閥 標準規格

閥體型式：直通鑄造球型閥體
閥芯型式：非平衡式單座柱塞閥芯
公稱通徑：DN20~200 NPS 3/4〞~ 8〞
公稱壓力：PN16 ~ 100 CLASS 150LB ~ 600LB
連接方式：法蘭：FF、RF、MF、RTJ
焊接：SW、BW
法 蘭 距：符合IEC 60534
閥蓋形式：標準型（-5℃~230℃）、
散熱片型（-45℃~大于230℃場合）、
低溫加長型（-196℃~ -45℃）、波紋管密封型、
保溫夾套型
填 料：V型聚四氟乙烯填料、柔性石墨填料等
密 封 墊：金屬夾石墨密封墊
執行機構：電動：3810L系列智能型執行機構、PSL系列執行機構
表面涂漆：綠色 丙稀酸聚胺酯磁漆

單(雙)座調節閥 閥內部件

閥芯型式：單座柱塞
流量特性：等百分比、線性 、快開
內件材質：標準材質組合及使用溫度、壓力范圍請參閱附錄

單(雙)座調節閥 可提供的用戶選擇

單(雙)座調節閥 型號編制

單(雙)座調節閥 性能

單座調節閥 選用參數表

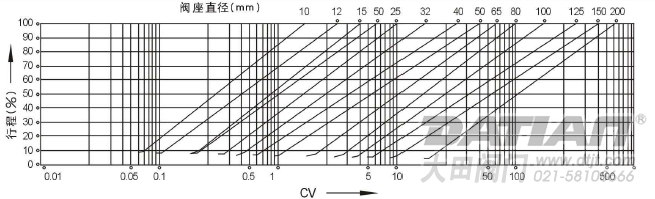

單座調節閥 IEC標準等百分比流量特性曲級圖

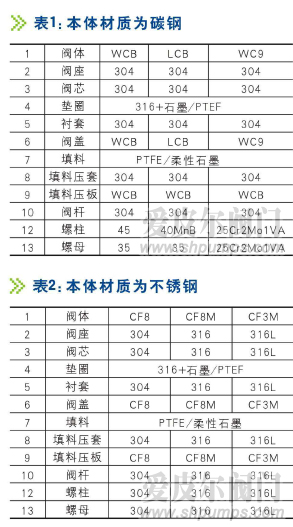

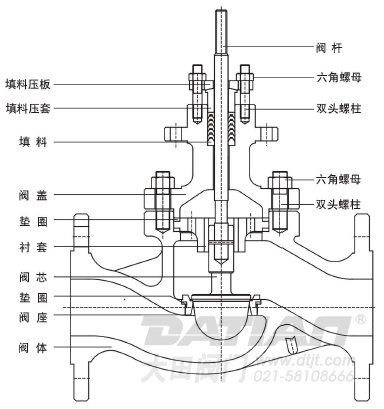

單座調節閥 標準型材料及內部結構

注： 1、以上為標準的配置結構，閥座為金屬對金屬，PTFE軟閥座是VI級密封的可選件。還可提供斯太萊合金涂層的硬化閥內件。針對具體使用溫度，我們有更加合理的螺栓螺母選擇。

單座調節閥 應用于不同工況的閥結構形式

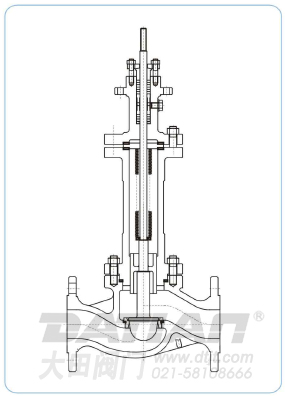

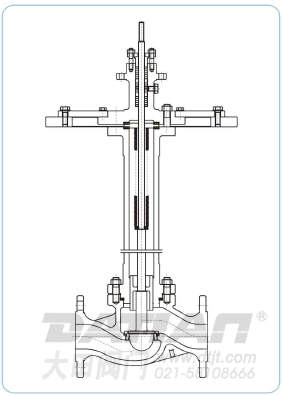

圖1：PV波紋管型單座調節閥，可使用多層波紋管密封， 有效的保護用戶珍貴的介質不會流失。	圖2：PD型低溫單座調節閥本體結構， 閥芯整體外抽式結構，維護更加簡單、方便。

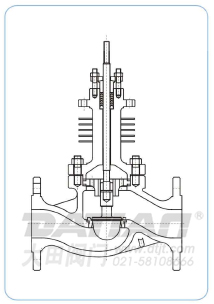

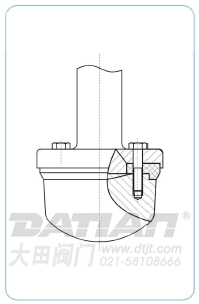

圖3：PG型散熱片單座調節閥本體 結構 可適用于-45℃大于230℃場合。	圖4：PF型軟密封單座調節閥閥 瓣結構， 適合于VI密封要求的 場合。	圖5：PL型單座籠式調節閥閥瓣結構， 獨特 的對稱多孔籠式閥瓣更加有效 的控制噪音及氣蝕。
