概述
大田閥門公司引進先進技術研發生產的套筒調節閥因?yàn)槠浞€(wěn)定性好、維護簡單而廣泛應用，可設計成平衡式消除了閥瓣上的大部分靜態不平衡力，并有一定的阻尼作用，可以減小流體流動引發振動，能用于壓差相對較大的場合，此系列調節閥可選擇多彈簧氣動薄膜機構或電動執行機構等。
標準規格
閥體型式：直通鑄造球型閥體
閥芯型式：平衡式套筒型閥芯
公稱通徑：DN25~300 NPS 1〞~ 12〞
公稱壓力：PN16 ~ 100 CLASS 150LB ~ 600LB
連接方式：法蘭：FF、RF、MF、RTJ
焊接：SW、BW
法 蘭 距：符合IEC 60534
閥蓋形式：標準型（-5℃~230℃）、
散熱片型（-45℃~大于230℃場合）、
低溫加長型（-196℃~ -45℃）、波紋管密封型
填 料：V型聚四氟乙烯填料、柔性石墨填料等
密 封 墊：金屬夾石墨密封墊
執行機構：氣動：多彈簧薄膜執行機構 、活塞式執行機構
表面涂漆：綠色 丙稀酸聚胺酯磁漆
型號編制
| Z |
執行機構 |
H |
結構形式 |
-公稱壓力 |
閥體材質 |
公稱通徑 |
| Z系列調節閥 |
J:氣動薄膜執行機構
H:氣動活塞執行機構
R:電動3810L執行機構
D:電動PSL執行機構 |
H直行程 |
M:標準型套筒調節閥
MF:軟密封套筒調節閥
ML:單級籠式調節閥
MT:兩級籠式調節閥
MG:帶散熱型套筒調節閥
MV:波紋管型套筒調節閥
MD:低溫型套筒調節閥 |
PN16=16
CL150LB=150 LB
JIS10K=10K |
C=WCB
LC=LCB
P=CF8
PL=CF3
R=CF8M
RL=CF3M
D=特殊材質 |
DN25= DN252
NPS1〞= NPS 1〞 |
| 如：Z型氣動薄膜套筒調節閥，壓力PN16，閥體材料為WCB，公稱通徑DN50，型號為：ZJHM-16C DN50 |
套筒調節閥 性能
| 流量特性 |
直線、等百分比、快開 |
| 可調范圍 |
50:1 |
| 額定CV值 |
等百分比CV10~1400 ，直線CV11~1500 |
| 允許泄漏量 |
硬密封平衡式:II級（0.5% 閥額定容量）軟密封平衡式：V級 |
| 性能指標 |
|
氣動 |
電動 |
| 基本誤差% |
±1.5 |
±1.0 |
| 回差% |
≤1.5 |
≤1.0 |
| 死區% |
≤0.6 |
≤1.0 |
| 始終點偏差% |
±2.5 |
±2.5 |
| 額定行程偏差% |
≤2.5 |
≤2.5 |
套筒調節閥 材料及內部結構: 本體材質為碳鋼
| 1 |
閥體 |
WCB |
LCB |
WC9 |
| 2 |
墊片 |
316+石墨/PTEF |
| 3 |
螺栓 |
35 |
40MnB |
25Cr2Mo1VA |
| 4 |
套筒 |
304 |
304 |
304 |
| 5 |
螺母 |
25 |
35 |
25Cr2Mo1VA |
| 6 |
閥芯（桿） |
304 |
304 |
304 |
| 7 |
墊片 |
316+石墨/PTEF |
| 8 |
閥蓋 |
WCB |
LCB |
WC9 |
| 9 |
填料墊 |
304 |
304 |
304 |
| 10 |
填料 |
PTFE/柔性石墨 |
| 11 |
壓套螺母 |
304 |
304 |
304 |
| 1 |
閥體 |
CF8 |
CF8M |
CF3M |
| 2 |
墊片 |
316+石墨/PTEF |
| 3 |
螺栓 |
304 |
316 |
316L |
| 4 |
套筒 |
304 |
316 |
316L |
| 5 |
螺母 |
304 |
316 |
316L |
| 6 |
閥芯（桿） |
304 |
316 |
316L |
| 7 |
墊片 |
316+石墨/PTEF |
| 8 |
閥蓋 |
CF8 |
CF8M |
CF3M |
| 9 |
填料墊 |
304 |
316 |
316L |
| 10 |
填料 |
PTFE/柔性石墨 |
| 11 |
壓套螺母 |
304 |
316 |
316L |
 |
 |

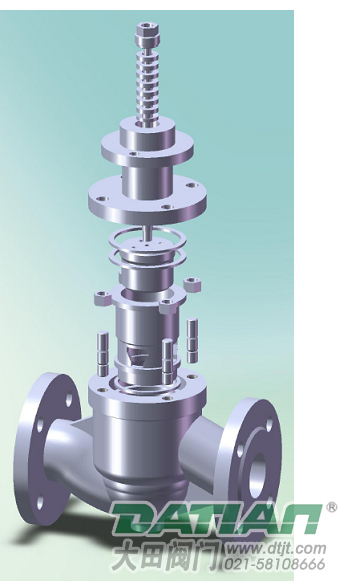

| ZHM型套筒調節閥 材料 |

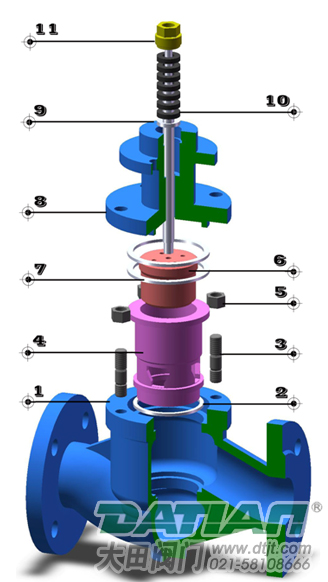

ZHM型套筒調節閥 內部結構 |
套筒調節閥的套筒與閥瓣為間隙配合,套筒上開有多個節流窗口, 窗口的形狀決定了調節閥的流量特性, 窗口的面積大小影響調節閥的流量系數Cv 。閥座采用自對中無螺紋卡入式結構, 閥座上的圓錐密封面與閥瓣上的圓錐密封面相配合形成切斷密封副, 保證閥瓣壓緊在閥…
