大田閥門生產銷售的一體式法蘭高溫球閥(替球閥)，金屬密封結構,密封形式為金屬對金屬密封,可調換金屬密封圈對金屬密封,不銹鋼板與石墨復合板密封圈對金屬密封.硬密封蝶閥的驅動形式除了電動之外還有：手動,蝸輪桿傳動,氣動等。 一體式高溫球閥的蝶板安裝于管道的直徑方向。在硬密封球閥閥體圓柱形通道內，圓盤形蝶板繞著軸線旋轉，旋轉角度為0°~90°之間，旋轉到90°時，閥門則牌全開狀態。 一體式高溫球閥新型高壽命不銹鋼蝶閥的特點以及蝶閥在使用過程中存在問題，目前 ,耐腐蝕球閥,硬密封蝶閥作為一種用來實現管路系統通斷及流量控制的部件，已在石油、化工、冶金、水電等許多領域中得到極為廣泛地應用。在已公知的蝶閥技術中，其密封形式多采用密封結構，密封材料為橡膠、聚四氟乙烯等。由于球閥結構特征的限制，不適應耐高溫、高壓及耐腐蝕、抗磨損等行業。
| 型號 Type |
公稱壓力(MPa) NominalPressure |
試驗壓力Ps（MPa） Test pressure | 工作溫度（℃） workingtemperature |
適用介質 Suitable aedium |
||
|---|---|---|---|---|---|---|
| 強度水（MPa） | 密封水（MPa） | 氣密封（MPa） | ||||
| PF·QQ41M-16 | 1.6 | 2.4 | 1.8 | 0.6 | ≤300 | 氣動、水、油等 Steam,Water,Oiletc |
| PF·QQ41M-25Q | 2.5 | 4.0 | 2.8 | ≤350 | ||
| 零件名稱Parts name | 材料 Material | |
|---|---|---|
| PF·QQ41M-10 16 | PF·QQ41M-25Q | |
| 閥體Body | HT200 | QT450-10 |
| 球體 Ball | 不銹鋼 Stainless steel | |
| 閥桿 Stem | 45# | |
| 手柄 Handle wheel | Q235 | |
| 密封圈Seal ring | 復合石墨Lompouned graphite | |

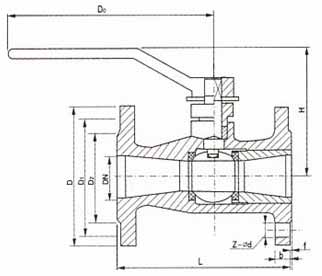

| 型號 Tpye |
公稱通徑DN(mm) Nominal dameter |
尺寸 Dimensions | |||||||
|---|---|---|---|---|---|---|---|---|---|
| L | D | D1 | D2 | b-f | Z-Φd | H | Do | ||
| PF·QQ41M-16 | 15 | 115 | 95 | 65 | 45 | 14-2 | 4-14 | 105 | 150 |
| 20 | 130 | 105 | 75 | 55 | 16-2 | 4-14 | 110 | 150 | |
| 25 | 140 | 115 | 85 | 65 | 16-2 | 4-14 | 120 | 160 | |
| 32 | 165 | 135 | 100 | 78 | 16-2 | 4-18 | 145 | 160 | |
| 40 | 180 | 145 | 110 | 85 | 16-2 | 4-18 | 155 | 250 | |
| 50 | 200 | 160 | 125 | 100 | 18-3 | 4-18 | 175 | 300 | |
| 65 | 220 | 180 | 145 | 120 | 18-3 | 4-18 | 195 | 300 | |
| 80 | 250 | 195 | 160 | 135 | 20-3 | 8-18 | 225 | 320 | |
| 100 | 280 | 215 | 180 | 155 | 20-3 | 8-18 | 255 | 320 | |
| 125 | 320 | 245 | 210 | 185 | 22-3 | 8-18 | 285 | 400 | |
| 150 | 360 | 280 | 240 | 210 | 24-3 | 8-23 | 295 | 400 | |
| 200 | 400 | 335 | 295 | 265 | 30-3 | 12-23 | 330 | 450 | |
| PF·QQ41M-25Q | 40 | 180 | 145 | 110 | 85 | 18-3 | 4-18 | 155 | 250 |
| 50 | 200 | 160 | 125 | 100 | 20-3 | 4-18 | 175 | 300 | |
| 65 | 220 | 180 | 145 | 120 | 22-3 | 8-18 | 195 | 300 | |
| 80 | 250 | 195 | 160 | 135 | 22-3 | 8-18 | 225 | 320 | |
| 100 | 280 | 230 | 190 | 160 | 24-3 | 8-23 | 255 | 320 | |
| 125 | 320 | 270 | 220 | 188 | 28-3 | 8-25 | 285 | 400 | |
| 150 | 360 | 300 | 250 | 218 | 30-3 | 8-25 | 295 | 400 | |
| 200 | 400 | 360 | 310 | 278 | 34-3 | 12-25 | 330 | 450 | |
一體式法蘭高溫球閥型氣動閥門中的球體、密封圈采用了特殊的加工工藝和最新密封材料，使球體表面粗糙度和圓度達到標準要求，從而提高了密封性能和使用壽命、耐高溫的能力。
順時板動手柄帶動閥桿驅動球體旋轉，使介質順利通過。
溫馨提示：
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的一體式法蘭高溫球閥(替球閥)性能參數、結構尺寸參數、價格等詳情，或要求印刷樣本，請聯系我們。
