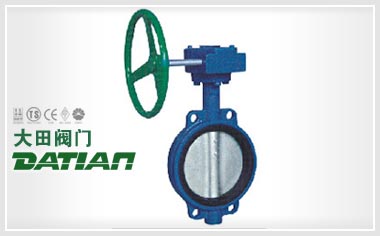

蝶閥技術協議
類別：蝶閥 | 發布日期：2015年03月04日
- 基本參數：見表1
- 閥體與密封圈接觸面應光滑平整，不允許有裂紋、氣孔、疏松和澆注不足等缺陷。
- 蝶閥的進出兩密封端面應互相平行，兩端連接法蘭相對螺栓孔的同軸度不超過螺栓與螺孔間隙的1/2，連接法蘭螺栓位置度不超過螺栓與螺栓孔的1/4。
- 閥桿與閥體之間的密封傳動應可靠，閥桿性能應靈活無卡滯現象。最大轉動扭矩應符合表2的要求。蝶閥應有限位措施來保證關閉嚴密。
- 閥板在關閉位置時，密封墊圈壓縮應均勻。
- 蝶閥應能承受0．5Mpa的氣壓，時間30s，兩側加壓均無滲漏。
- 對于真空蝶閥應能承受強度試驗，10min的漏氣率應小于1.33pa.1/s。
- 蝶閥的整體應承受120℃變壓器油，168h的高溫老化試驗，試驗后仍能滿足密封性能的要求。
- 蝶閥應承受1000次的機械轉動試驗，試驗后仍然滿足密封性能要求。
- 蝶閥應有明顯的開與閉標志。
- 蝶閥應在明顯位置裝有標牌，其上注有：
a．產品名稱 b．型號 c．商標 d．制造廠名 e．日期
- 蝶閥出廠時應附有合格證。
- 包裝時蝶閥應關閉，包裝防潮、防腐蝕、并注明產品名稱。
表1
| 公稱壓力kPa |
公稱通徑mm |
連接螺孔中心距直徑mm |
連接螺栓規格 |
| 推薦尺寸 |
過渡尺寸 |
| 150 |
50 |
110 |
125 |
M12×4 |
| 150 |
80 |
150 |
160 |
M20×4 |
| 250 |
100 |
170 |
100 |
M16×8 |
| 250 |
125 |
200 |
210 |
M16×8 |
| 250 |
150 |
225 |
240 |
M20×8 |
| 250 |
200 |
205 |
|
M20×8 |
表2
| 公稱通徑mm |
50 |
80 |
100 |
125 |
150 |
200 |
| 最大轉動扭矩N•m |
25 |
40 |
50 |
90 |
130 |
150 |
