V型球閥選型設計標準與特點

V型球閥是球閥的一種，它的關閉件是半球體上開有V字型開口，V型開口具有鋒利的刃口，在球體回轉過程中，關閉件之間有擦拭作用，對介質具有強有力的切斷力，球體的V型開口與閥座流道形成一個扇形區域，在回轉過程中可改變流道截面積，形成對介質的精確調節，它是一種角回轉的調節閥，其密封性能與普通球閥相同，使它同時具備調節和開關兩種功能，與氣動或電動執行器配套，廣泛使用于工業過程自控系統中。

V型球閥屬于固定球閥，也是單閥座密封球閥，調節性能是球閥中最佳的，流量特性是等百分比的，可調比達100:1。它的V型切口與金屬閥座之間具有剪切作用，特別適合含纖維、微小固體顆粒、料漿等介質。

球閥它具有相同的旋轉90度的動作，不同的是旋塞體是球體，有圓形通孔或通道通過其軸線。球閥在管路中主要用來做切斷、分配和改變介質的流動方向，它只需要用旋轉90度的操作和很小的轉動力矩就能關閉嚴密。球閥最適宜做開關、切斷閥使用，但近來的發展已將球閥設計成使它具有節流和控制流量之用，如V型球閥。

V型球閥特點

1. 閥體整體式結構：對夾式和法蘭式V型球閥閥體都是整體側裝式結構，結構剛性強，不容易引起變形和外泄。
2. 上下自潤滑軸承：閥體內裝有上下自潤滑軸承，與閥桿接觸面積大，承載能力高，磨擦系數小，使閥門的扭矩減少。
3. 閥座可根據介質和工況的需要，選金屬硬密封或PTFE軟密封：金屬硬密封閥座密封表面堆焊硬質合金，球面鍍硬鉻或噴焊、離子氮化等硬化處理，使密封面使用壽命增強，耐溫提高；軟密封PTFE閥座或增強PTFE閥座密封性好耐腐蝕，適應范圍廣。
4. 經濟實用性：閥體重量輕，閥桿扭矩小，配用氣動或電動執行器相應規格小，與其它類型的調節閥相比，性?xún)r(jià)比高。
5. 介質適應范圍廣：由于V型開口與閥座之間的剪切作用力，及閥內腔流道的光滑圓整，使介質不易積存于內腔，所以它除適合液體介質外，更適合于帶纖維及固體顆料介質的系統控制。
6. 小流量精確控制：通過對小口徑閥芯特殊V型開口的加工，可實現小Cv值精確控制。


V型球閥設計標準

1. 法蘭標準：GB/T9113.1-2010、JB/T79.1-1994、HG20592-2009、 ASMEB16.5、EN1092-1:2001
2. 壓力一溫度額定值：GB/T12224-2007、ASME816.34-2003、IS07005-1
3. 結構長度標準：對夾式：企業標準法蘭式：ISAS75.04-1995，IEC/DIN534-3-2
4. 適應溫度范圍: -29℃一1?500C常溫型一2goC_2500C中溫型一2goC_3500C高溫型
5. 密封與強度試驗標準

強度及密封試驗標準：GB/T?4213-2007


V型球閥應用行業（領域）包括：能源、石化、冶金、化工、采礦、造紙、環保、生化、制藥、石油、電力、印染、輕工、食品、煙草、制糖、飲料等各個領域。


V型球閥閥座泄漏量試驗方法及步驟

1、準備

1. 準備好所試V型球閥相對應的施壓法蘭并檢查O 形圈是否完好，若損壞應及時調換；
2. 準備好測試泄漏量用量杯或流量計，其精確度應高于被測閥允許泄漏量讀數值的±10%。

2、被測V型球閥與試壓法蘭固定

1. 用起吊設備吊起被測V型球閥放試壓設備（專機）上，對好“O”形圈位置，夾緊。（注意：試驗結束前不允許被測V型球閥與起吊設備脫開）
2. 用螺栓、螺母將試壓法蘭與被測V型球閥夾緊。

3、給執行機構氣室輸入符合規定的信號壓力并施加所需的關閥扭矩，使V型球閥處于關閉位置。執行機構輸入信號壓力值參見表2。
4、給被測V型球閥輸入試驗介質，并調整介質壓力到規定值：

1. 金屬密封：試驗介質為常溫水或空氣；
2. 軟密封：試驗介質為空氣；
3. 試驗介質為常溫水時，試驗壓力為1.1PN；

試驗介質為空氣時，試驗壓力為0.6MPa；
注：試驗介質為常溫水時，為了防銹應在水中加防銹劑。
5、被測V型球閥輸入介質壓力后，使V型球閥芯動作2～3 次后關閉，當V型球閥的泄漏量穩定后，在V型球閥的出口處測量V型球閥的泄漏量。
6、按規定流向施加試驗壓力；
7、將被測V型球閥從試壓機上卸下，倒凈閥內殘余水，并用壓縮空氣吹干殘余水。

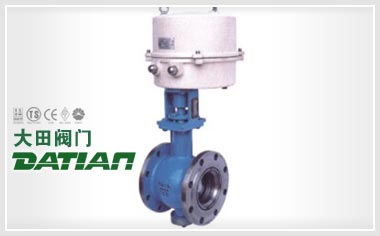

V型球閥推薦產品
