大田閥門-自動再循環閥實務案例

泵的最小流量閥

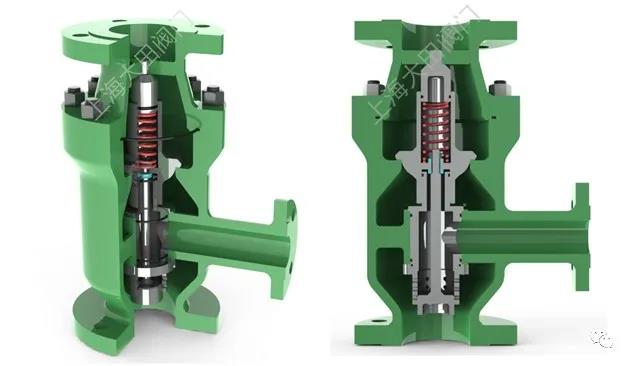

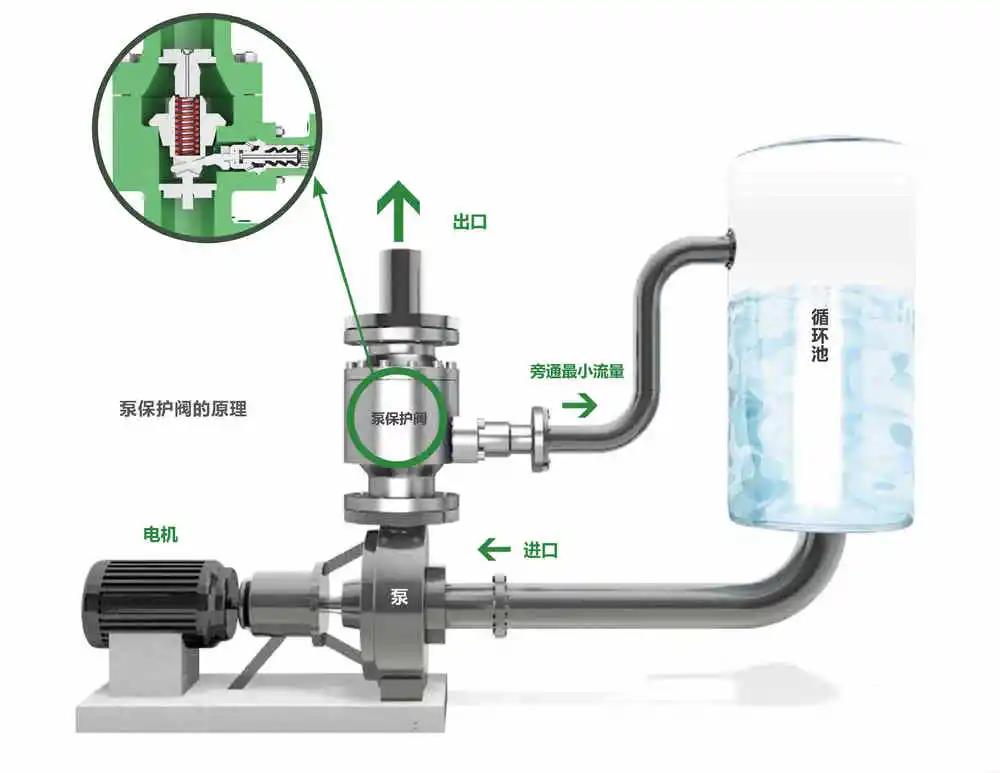

最小流量閥，也稱自動再循環閥、三通回流閥、泵保護閥或空排止回閥。是一種安裝在給水泵出口的泵保護閥，用于防止給水泵在低于負荷運行時，由于過熱、嚴重噪聲、不穩定和氣蝕而引起的損壞。只要給水泵的流量低于一定數值，閥的旁路回流口就會自動地打開，以此來保證液給水泵所必需的最小流量。

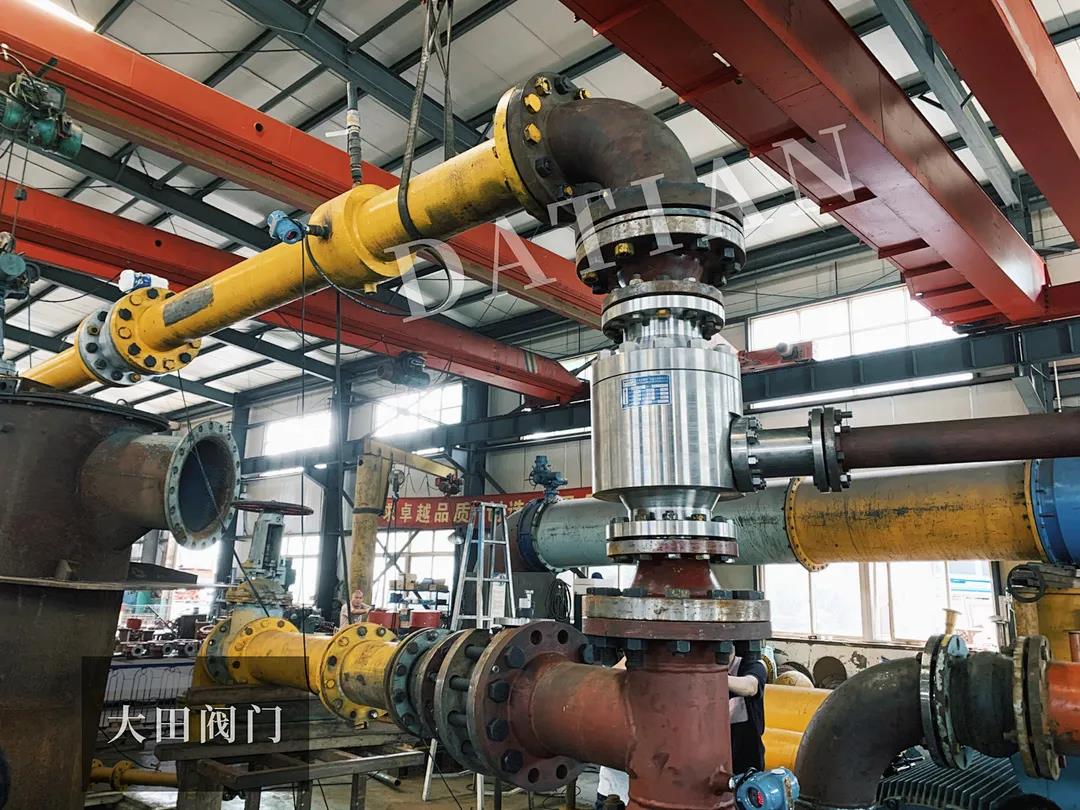

試驗測試

ZDM-300LB-DN150/DN80-P

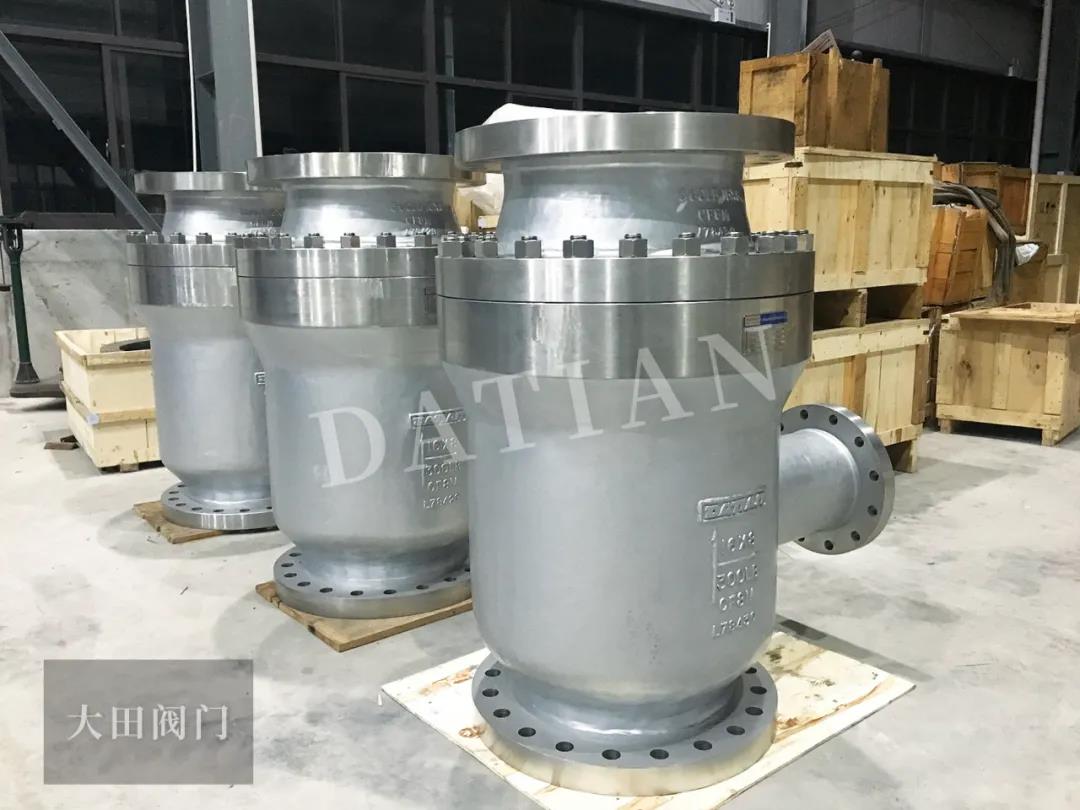

ZDT-300LB-C-16”/8”-H

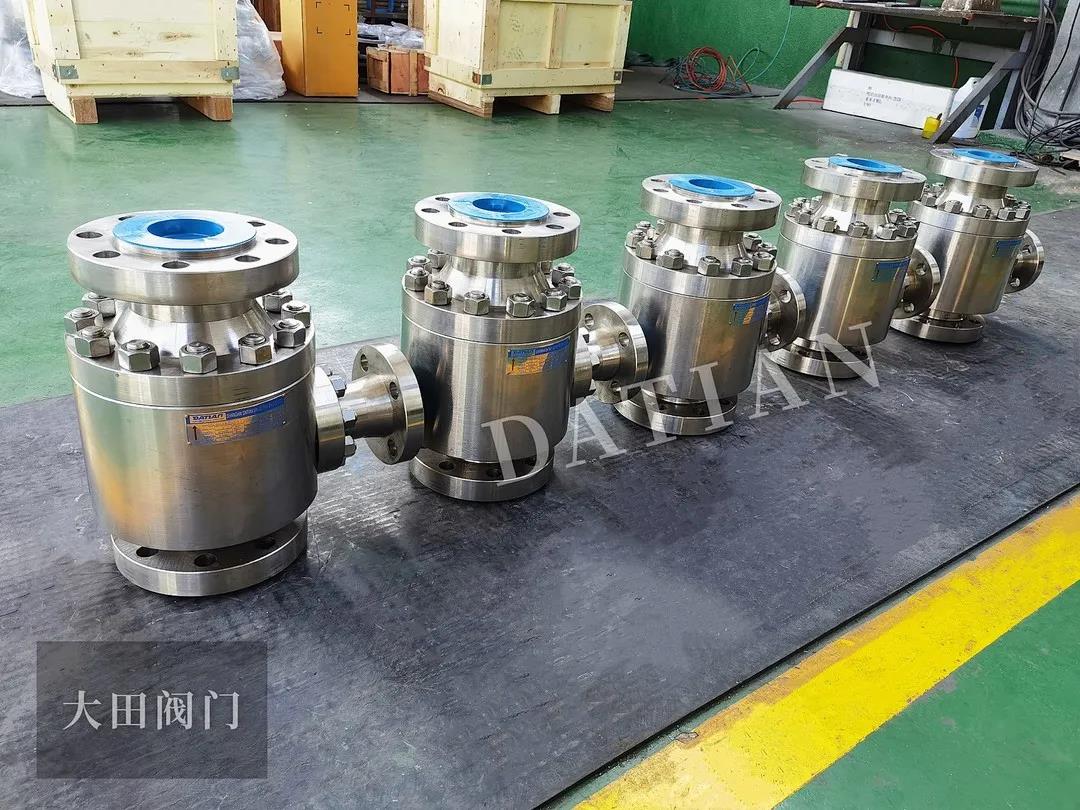

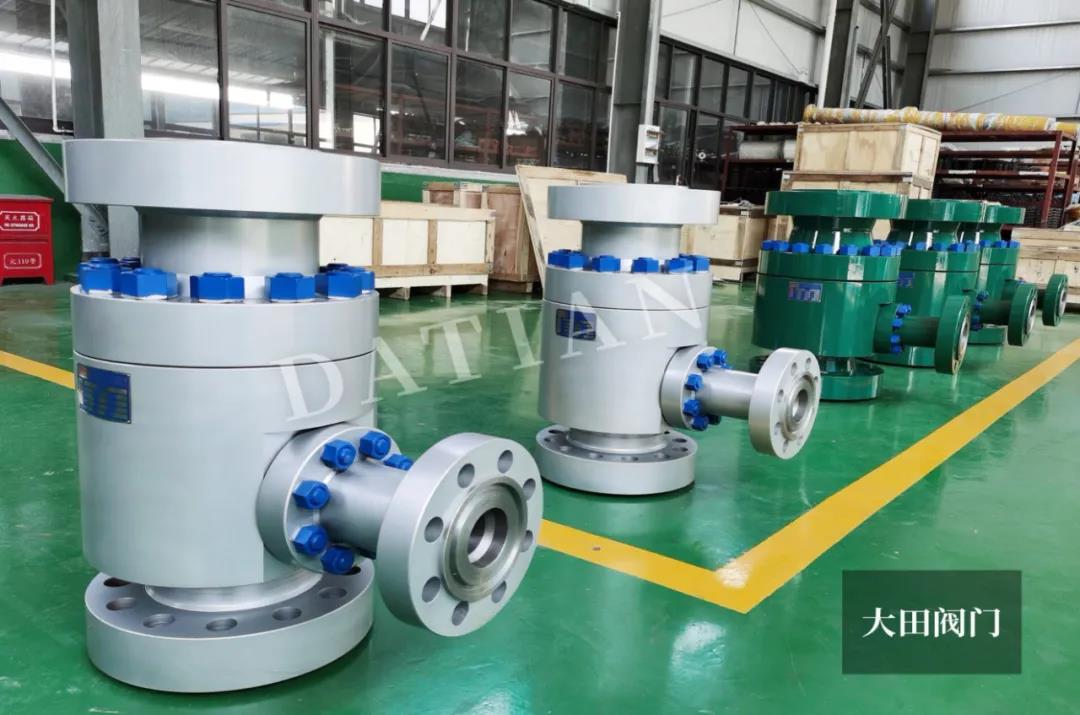

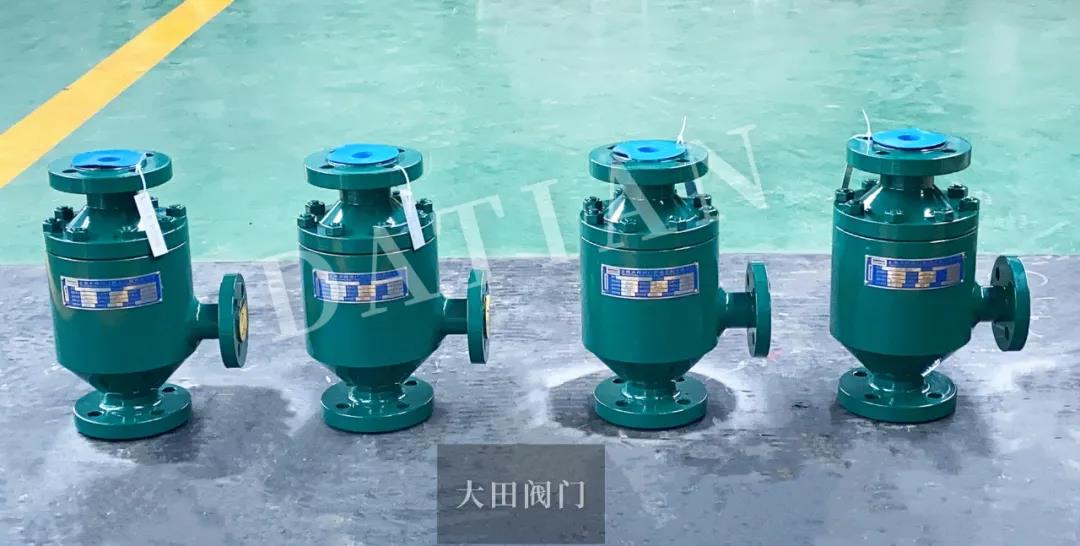

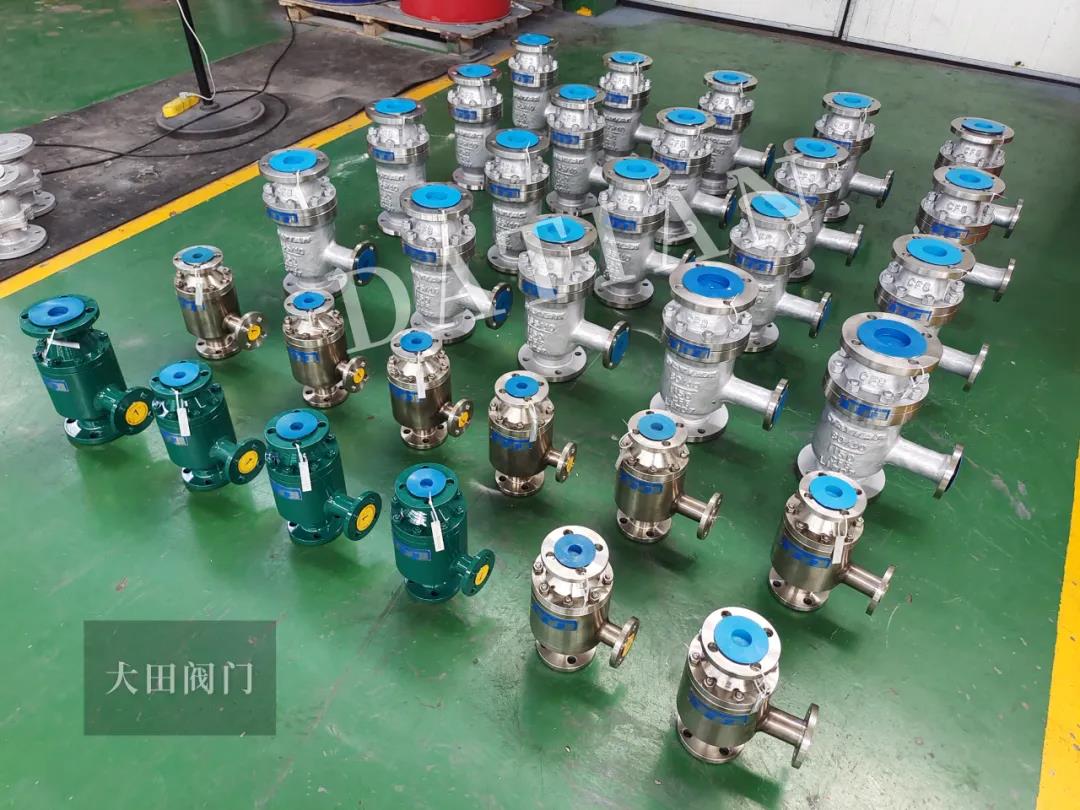

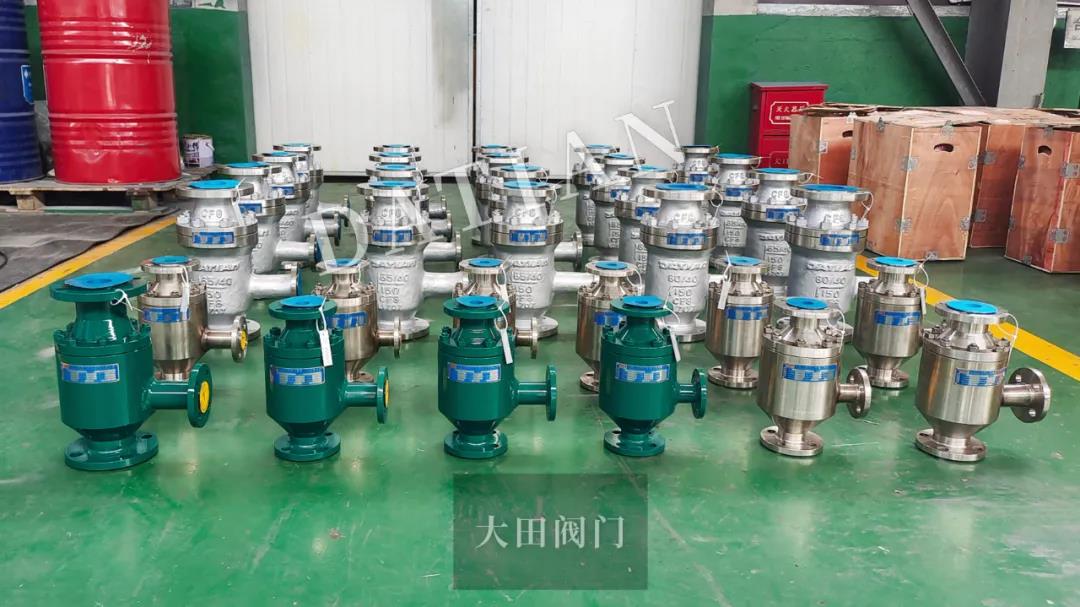

實務案例

產品介紹

ZDT型自動再循環閥

ZDT型：

結構簡單、低成本、長壽命、適用于低壓工況；鑄造閥體，可選用碳鋼或不銹鋼材質等；旁路流量大，最大至主流量60%，KV值可調整；旁路最大工作壓差至4MPa；壓力等級PN16-PN64，口徑DN25-DN400。

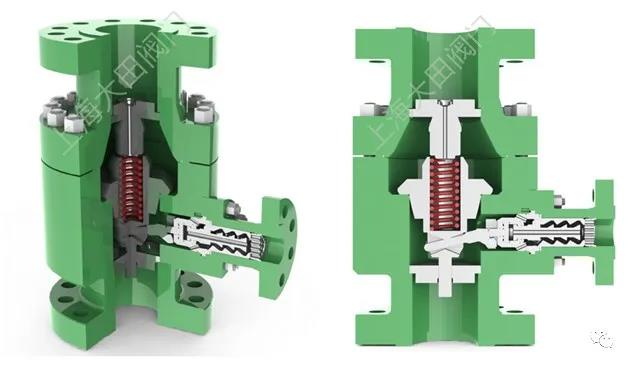

ZDL型自動再循環閥

ZDL型：

多孔籠式旁路、低噪音，適用于中低壓工況；鍛造閥體，可選用碳鋼或不銹鋼材質等；標準型旁路帶止回功能，最大工作壓差至6MPa；帶有文丘里流道的主路止回結構，適應復雜工況；壓力等級PN16-PN100 口徑DN25-DN500；可選擇增加手動旁路操作功能，以備故障時使用。

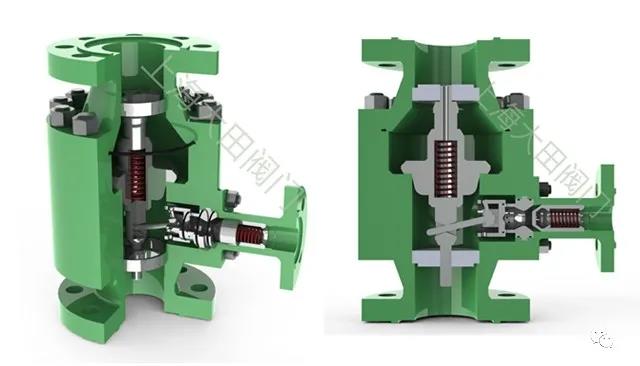

ZDM型：

防氣蝕多級減壓旁路，降低流速，適用于高壓工況；鍛造閥體，可選用碳鋼或不銹鋼材質等；標準型旁路帶止回功能，最大工作壓差至30MPa；壓力等級PN16-PN420，口徑DN25-DN500；可選擇增加手動旁路操作功能，以備手動啟動或暖泵等用途。
